BLE-антенна заднего бампера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
Снятие 2 шагов
-

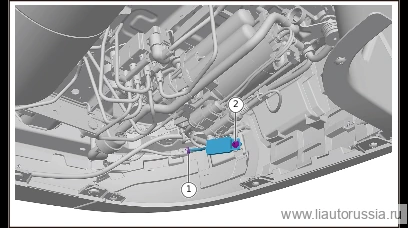

Отсоедините разъём жгута проводов BLE-антенны заднего бампера (левая сторона) (1 шт.).
-
Выверните крепёжный винт BLE-антенны заднего бампера (левая сторона) (1 шт.), снимите BLE-антенну заднего бампера (левая сторона).
🔧 торцевая головка T25
Установка 2 шагов
-
Установите BLE-антенну заднего бампера (левая сторона), установите крепёжный винт BLE-антенны заднего бампера (левая сторона) (1 шт.). M01-89274816 Самонарезающий винт с цилиндрической головкой, фланцем и внутренним шестигранным звездообразным шлицем (Torx) Момент затяжки: 1±0.5 Н·м
⚙︎ 1±0.5 Н·м🔧 торцевая головка T25M01-89274816 -
Подсоедините разъём жгута проводов BLE-антенны заднего бампера (левая сторона) (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите BLE-антенну заднего бампера (левая сторона), установите кре… | 1±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены антенны BLE заднего бампера
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
