Нижняя облицовочная панель заднего бампера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Датчик ультразвукового радара
- Датчик ультразвукового радара
Снятие 6 шагов
-

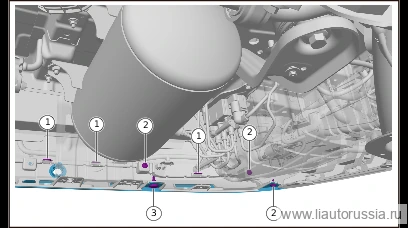

Снимите фиксирующую защёлку-кнопку (2 шт.) нижней облицовки заднего бампера.
-
Снимите крепёжные винты (3 шт.) нижней облицовочной панели заднего бампера.
🔧 головка-бита T25 -

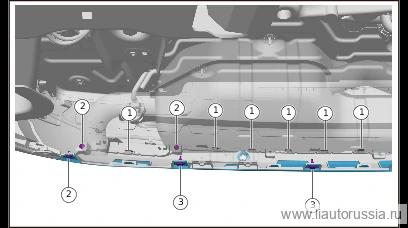

Отсоедините фиксирующие защёлки(6 шт.) нижней декоративной накладки заднего бампера.
-
Снимите фиксирующую защёлку-кнопку (1 шт.) нижней облицовки заднего бампера.
-
Снимите крепёжные винты (3 шт.) нижней облицовочной панели заднего бампера.
🔧 головка-бита T25 -
Отсоедините фиксирующие защёлки (3 шт.) нижней декоративной накладки заднего бампера, снимите нижнюю декоративную накладку заднего бампера.
Установка 6 шагов
-
Установите нижнюю облицовку заднего бампера, убедитесь, что фиксатор (3 шт.) нижней облицовки заднего бампера установлен в правильное положение.
-
Установите крепёжные винты (3 шт.) нижней облицовочной панели заднего бампера. M01-89274816 Саморез с внутренним шестигранным (Torx) приводом, цилиндрической головкой и фланцем. Момент затяжки: 1.5±0.5 Н·м.
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816 -
Установите разъёмные защёлки(1 шт.) нижней декоративной накладки заднего бампера.
-
Убедитесь, что фиксирующие защёлки (6 шт.) нижней декоративной накладки заднего бампера установлены на место.
-
Установите крепёжные винты (3 шт.) нижней облицовочной панели заднего бампера. M01-89274816 Саморез с внутренним шестигранным (Torx) приводом, цилиндрической головкой и фланцем. Момент затяжки: 1.5±0.5 Н·м.
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816 -
Установите разъёмные защёлки(2 шт.) нижней декоративной накладки заднего бампера.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные винты (3 шт.) нижней облицовочной панели заднего… | 1.5±0.5 Н·м |
| Установите крепёжные винты (3 шт.) нижней облицовочной панели заднего… | 1.5±0.5 Н·м |
