Прокладка катализатора в сборе
Блок двигателя в сборе · Li L6 2024 · стр. 615–616 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Прокладка катализатора в сборе не подлежит повторному использованию, при каждом снятии и установке необходимо заменять её на новую.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Компоненты навесного оборудования двигателя в сборе — Теплозащитный кожух турбокомпрессора
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Прокладка уплотнительная впускной/выпускной трубы глушителя
- Узел очистки выхлопных газов в сборе
Снятие 1 шагов
-

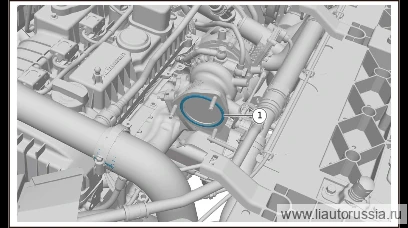

Снимите узел уплотнительной прокладки катализатора.
X01-10000019одноразовая детальПримечание. X01-10000019 узел уплотнительной прокладки катализатора является одноразовой деталью, при каждой разборке и сборке необходимо заменять новой деталью.
Установка 1 шагов
-
Установите прокладку катализатора в сборе.
X01-10000019одноразовая детальПримечание. X01-10000019прокладка катализатора в сборе является деталью одноразового использования, при каждом снятии и установке необходимо заменять её на новую деталь.
