Прокладка уплотнительная впускной/выпускной трубы глушителя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Уплотнительная прокладка впускной/выпускной трубы глушителя не подлежит повторному использованию, необходимо заменить её новой уплотнительной прокладкой впускной/выпускной трубы глушителя.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Нижняя защитная панель правой стороны днища
Снятие 2 шагов
-

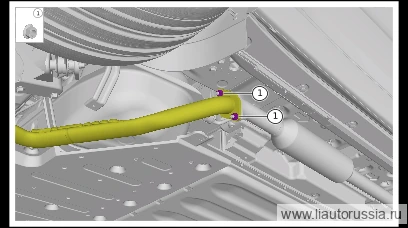

Выверните крепёжные гайки заднего глушителя в сборе (2 шт.), отсоедините задний глушитель в сборе от переднего глушителя в сборе.
🔧 головка Примечание: Q32310T13F61 гайка с шестигранной фланцевой головкой с мелкой резьбой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять её на новую 15 ммодноразовая детальПримечание. Обязательно дождитесь остывания труб глушителя перед демонтажем, чтобы избежать ожогов от высокой температуры! -
Снимите уплотнительную прокладку впускной/выпускной трубы глушителя. Осторожно: обязательно дождитесь остывания трубопровода глушителя перед демонтажем во избежание ожогов от высокой температуры!
Установка 2 шагов
-
Установите уплотнительную прокладку впускной/выпускной трубы глушителя.
-
Подсоедините задний глушитель в сборе к переднему глушителю в сборе, установите фиксирующие гайки заднего глушителя в сборе (2 шт.). Q32310T13F61 гайка с шестигранной головкой и фланцем, мелкая резьба Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 головка 15 мм Внимание: гайка с шестигранной головкой и фланцем, мелкая резьба, Q32310T13F61 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую детальодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините задний глушитель в сборе к переднему глушителю в сборе, у… | 45±5 Н·м |
