Каталитический нейтрализатор в сборе

Система выпуска · Li L6 2024 · стр. 711–713 оригинала

5 шагов снятия5 шагов установки 4 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Во время работы увеличителя запаса хода температура трубопроводов системы выпуска очень высокая, поэтому необходимо заглушить увеличитель запаса хода и дождаться охлаждения трубопроводов системы выпуска до комнатной температуры перед демонтажем, иначе раскалённые детали могут причинить ожоги.
Запрещается выполнение работ с высоковольтной электрической системой специалистами без средств индивидуальной защиты.
Высоковольтные компоненты необходимо накрывать изоляционной накладкой во избежание несчастных случаев.
Во время демонтажа и монтажа высоковольтных компонентов персонал, имеющий удостоверение электрика по низковольтным работам (IC-карта), обязан использовать высоковольтные изоляционные перчатки и одновременно обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов обязательно выполнить процедуру отключения высокого напряжения.
При демонтаже и монтаже устройства очистки отработавших газов необходимо обеспечить отсутствие силиконовых соединений в зоне проведения работ (например, силиконового герметика или смазочных материалов на кремниевой основе).

Примечания

Уплотнительная прокладка впускной/выпускной трубы глушителя не подлежит повторному использованию, необходимо заменить её новой уплотнительной прокладкой впускной/выпускной трубы глушителя.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Подготовительные работы 8

Снятие 5 шагов

С помощью головки для датчика кислорода выверните задний датчик кислорода в сборе, отсоедините задний датчик кислорода в сборе от каталитического нейтрализатора в сборе.

🔧 головка для датчика кислорода Примечание: запрещается ронять задний датчик кислорода в сборе или подвергать его ударам, а также не допускайте попадания на задний датчик кислорода в сборе смазки, бензина или других чистящих средств 22 мм

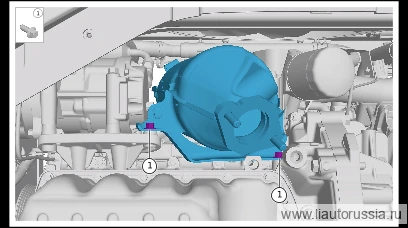

Выверните крепёжные болты каталитического нейтрализатора в сборе (2 шт.). Осторожно: обязательно дождитесь остывания трубопровода глушителя перед демонтажем во избежание ожогов от высокой температуры!

🔧 торцевая головка Внимание: Q1840820F61 шестигранный фланцевый болт является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым 10 ммQ1840820F61одноразовая деталь

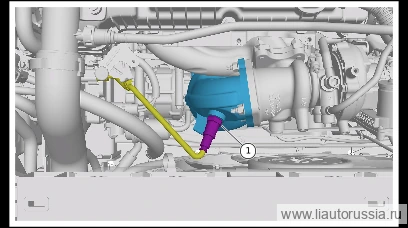

С помощью головки для датчика кислорода выверните передний датчик кислорода в сборе, отсоедините передний датчик кислорода в сборе от каталитического нейтрализатора в сборе.

🔧 головка для датчика кислорода Внимание: запрещается ронять передний датчик кислорода в сборе или подвергать его ударам, а также держать передний датчик кислорода в сборе вдали от смазки, бензина или других чистящих средств 22 мм
4

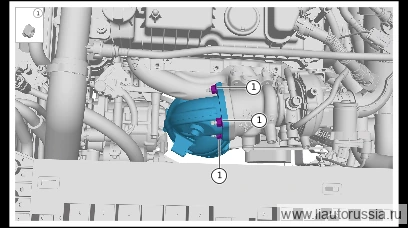

Выверните стопорную гайку катализатора нейтрализатора отработавших газов в сборе (3 шт.), снимите нейтрализатор отработавших газов в сборе.

🔧 мм, торцевая головка 13X0110000018одноразовая деталь
Примечание
- Стопорная гайка катализатора X0110000018 является одноразовой деталью, при каждой разборке и сборке необходимо устанавливать новую деталь.
- Обязательно дождитесь остывания трубопровода глушителя перед демонтажем во избежание ожога!

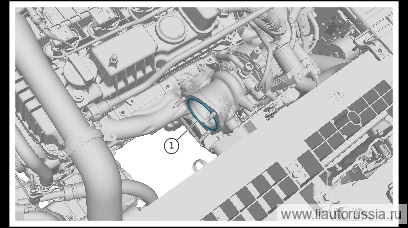

Снимите прокладку катализатора в сборе.

X01-10000019одноразовая деталь

Примечание. X01-10000019прокладка катализатора в сборе является деталью одноразового использования, при каждом снятии и установке необходимо заменять её на новую деталь.

Установка 5 шагов

Установите прокладку катализатора в сборе.

X01-10000019одноразовая деталь

Примечание. X01-10000019прокладка катализатора в сборе является деталью одноразового использования, при каждом снятии и установке необходимо заменять её на новую деталь.
Установите нейтрализатор отработавших газов в сборе, вверните стопорную гайку катализатора нейтрализатора отработавших газов в сборе (3 шт.). X0110000018 стопорная гайка катализатора Момент: 30±3 Н·м

⚙︎ 30±3 Н·м🔧 головка Примечание: X0110000018 стопорная гайка катализатора — деталь одноразового использования, при каждой разборке/сборке необходимо заменять её на новую 13 ммX0110000018одноразовая деталь
Установите передний датчик кислорода в сборе с помощью специальной головки для датчика кислорода.

⚙︎ 50±10 Н·м🔧 головка для датчика кислорода Момент затяжки: 50±10 Н·м Внимание: после демонтажа переднего датчика кислорода в сборе перед повторной установкой нанесите на резьбовую часть переднего датчика кислорода в сборе специальную смазку, предотвращающую прикипание резьбы 22 мм
Установите фиксирующие болты нейтрализатора отработавших газов (2 шт.). Q1840820F61 Болт с шестигранной головкой и фланцем Момент затяжки: 23±2 Н·м

⚙︎ 23±2 Н·м🔧 головка 10 мм Внимание: Q1840820F61 болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую детальQ1840820F61одноразовая деталь

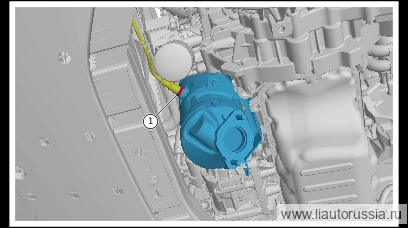

Установите задний датчик кислорода в сборе, используя торцевую головку для датчика кислорода. Момент затяжки: 50±10 Н·м.

⚙︎ 50±10 Н·м🔧 мм, торцевая головка для датчика кислорода 22

Примечание. После демонтажа заднего датчика кислорода в сборе перед повторной установкой нанесите на резьбу заднего датчика кислорода в сборе специальную противозадирную смазку для резьбы.

Моменты затяжки — сводка

Операция	Момент
Установите нейтрализатор отработавших газов в сборе, вверните стопорну…	30±3 Н·м
Установите передний датчик кислорода в сборе с помощью специальной гол…	50±10 Н·м
Установите фиксирующие болты нейтрализатора отработавших газов (2 шт.)…	23±2 Н·м
Установите задний датчик кислорода в сборе, используя торцевую головку…	50±10 Н·м
