Опорный пенопластовый блок спинки сиденья
Сиденья второго ряда · Li L6 2024 · стр. 3192–3193 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 20
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Складывание и поднятие спинки сиденья второго ряда
- Аккумулятор книга владельца
- Кронштейн крышки багажного отделения в сборе
- Компоненты правого сиденья второго ряда — подголовник сиденья второго ряда, 2-позиционный, в сборе
- Компоненты правого сиденья второго ряда — средний подголовник двухместного сиденья второго ряда, 2-позиционный, в сборе
- иглопробивная формованная задняя панель спинки 60%
- направляющее кольцо спинки сиденья 60%
- крышка выхода ремня безопасности
- Компоненты правого сиденья второго ряда — наружный кожух подлокотника
- средний подлокотник двухместного сиденья второго ряда в сборе
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе
- направляющая втулка подголовника заднего ряда в сборе (свободная сторона)
- направляющая втулка подголовника заднего ряда в сборе (стопорная сторона)
- направляющая втулка подголовника заднего ряда в сборе (свободная сторона)
- направляющая втулка подголовника заднего ряда в сборе (стопорная сторона)
- Компоненты правого сиденья второго ряда — предустановленный узел обивки с поролоном спинки 60% второго ряда в сборе
Снятие 1 шагов
-

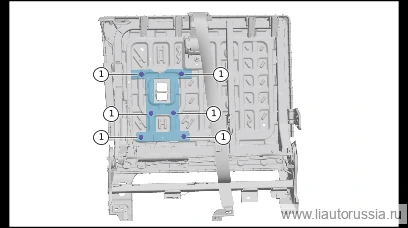

Отсоедините фиксирующую защёлку (6 шт.) пенопластовой опоры спинки с каркасом спинки двухместного сиденья второго ряда в сборе, снимите пенопластовую опору спинки.
Установка 1 шагов
-
Установите опорный поролоновый блок спинки, установите фиксатор (6 шт.), соединяющий опорный поролоновый блок спинки с каркасом спинки двухместного сиденья второго ряда в сборе.
