Каркас сиденья водителя, деталь — каркас спинки сиденья водителя в сборе

Водительское сиденье · Li L6 2024 · стр. 3364–3365 оригинала
2 шагов снятия2 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Каркас сиденья водителя, деталь — каркас спинки сиденья водителя в сборе

Подготовительные работы 19

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. мягкий подголовник
  6. Компоненты подузла переднего пассажирского сиденья — подголовник в 2 положениях в сборе
  7. верхняя крышка кожуха направляющей сиденья
  8. верхняя крышка кожуха направляющей сиденья
  9. верхняя крышка кожуха направляющей сиденья
  10. верхняя крышка кожуха направляющей сиденья
  11. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  12. наружная боковая панель водительского сиденья в сборе
  13. защитная панель внутренней стороны водительского сиденья в сборе
  14. внутренняя соединительная пластина пластиковой опоры водительского сиденья
  15. задняя панель в сборе
  16. направляющая втулка подголовника переднего ряда в сборе (стопорная сторона)
  17. Компоненты подузла сиденья переднего пассажира в сборе — направляющая втулка подголовника переднего ряда в сборе (свободная сторона)
  18. предустановленный узел вспененного наполнителя спинки водительского сиденья в сборе
  19. массажёр поясничной поддержки первого ряда в сборе

Снятие 2 шагов

  1. Выверните крепёжный болт (2 шт.) каркаса спинки переднего пассажирского сиденья в сборе.

    🔧 головка под биту T50

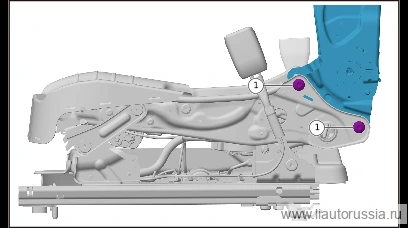

  2. Шаг 2

    Выверните фиксирующие болты (2 шт.) каркаса спинки сиденья переднего пассажира в сборе, снимите каркас спинки сиденья переднего пассажира в сборе.

    🔧 отвёрточная головка T50

Установка 2 шагов

  1. Шаг 1

    Установите каркас спинки переднего пассажирского сиденья в сборе, установите крепёжные болты (2 шт.) каркаса спинки переднего пассажирского сиденья в сборе. LAA-90000483 болт крепления каркаса спинки сиденья Момент затяжки: 45±5 Н·м

    ⚙︎ 45±5 Н·м🔧 отвёрточная головка T50

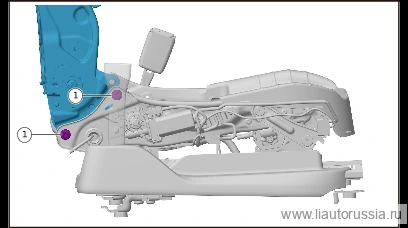

  2. Шаг 2

    Установите крепёжный болт (2 шт.) каркаса спинки переднего пассажирского сиденья в сборе. LAA-90000483 болт соединения каркаса спинки Момент затяжки: 45±5 Н·м

    ⚙︎ 45±5 Н·м🔧 торцевая головка T50

Моменты затяжки — сводка

ОперацияМомент
Установите каркас спинки переднего пассажирского сиденья в сборе, уста…45±5 Н·м
Установите крепёжный болт (2 шт.) каркаса спинки переднего пассажирско…45±5 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
