Наружная боковая панель водительского сиденья в сборе

Водительское сиденье · Li L6 2024 · стр. 3352–3353 оригинала
7 шагов снятия7 шагов установки 3 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Наружная боковая панель водительского сиденья в сборе

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца

Снятие 7 шагов

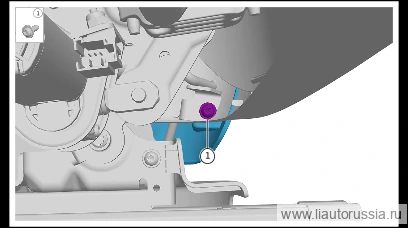

  1. Шаг 1

    Выверните крепёжные винты (1 шт.) наружной защитной панели водительской стороны в сборе.

    🔧 торцевая головка T25
    Примечание. При демонтаже наружной защитной панели водительской стороны в сборе следите за длиной жгута проводов, чтобы избежать повреждения.

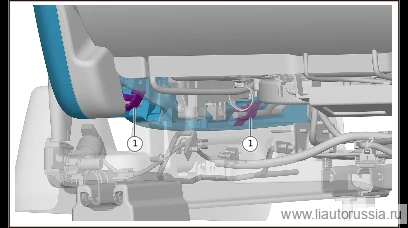

  2. Шаг 2

    Отсоедините фиксирующую защёлку наружной защитной панели со стороны водителя в сборе (2 шт.), отсоедините наружную защитную панель со стороны водителя в сборе от сиденья водителя в сборе.

  3. Шаг 3

    Отсоедините разъём (1 шт.) жгута проводов выключателя регулировки левого сиденья первого ряда в сборе.

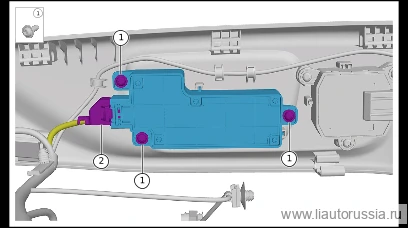

  4. Выверните крепёжный винт (3 шт.) переключателя регулировки сиденья левой стороны переднего ряда в сборе, снимите переключатель регулировки сиденья левой стороны переднего ряда в сборе.

    🔧 торцевая головка с отвёрткой T25

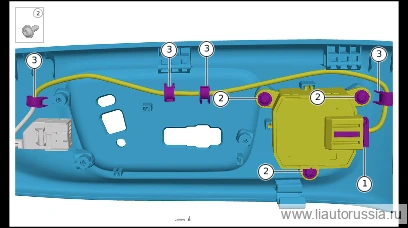

  5. Шаг 5

    Отсоедините разъёмы (1 шт.) жгута проводов переключателя поясничной опоры левой стороны в сборе.

  6. Выверните крепёжные винты (3 шт.) выключателя поясничной опоры левой стороны в сборе, отделите выключатель поясничной опоры левой стороны в сборе от наружной боковой панели водительского сиденья в сборе.

    🔧 торцевая головка T25

  7. Отсоедините фиксатор (4 шт.) жгута проводов водительского сиденья в сборе, снимите наружную боковую панель водительского сиденья.

Установка 7 шагов

  1. Шаг 1

    Установите боковую панель наружной стороны водительского сиденья, установите жгут проводов водительского сиденья в сборе.

  2. Установите переключатель поясничной опоры левой стороны в сборе на наружную боковую панель водительского сиденья в сборе, установите крепёжные винты (3 шт.) наружной боковой панели водительского сиденья в сборе. Винт LAA-90000484 Момент затяжки: 2.5±0.5 Н·м

    ⚙︎ 2.5±0.5 Н·м🔧 отвёрточная головка T25

  3. Подсоедините разъём (1 шт.) жгута проводов выключателя поясничной опоры левой стороны в сборе.

  4. Шаг 4

    Установите выключатель регулировки левого сиденья первого ряда в сборе, установите крепёжный винт (3 шт.) выключателя регулировки левого сиденья первого ряда в сборе. Винт LAA-90000484 Момент затяжки: 2.5±0.5 Н·м

    ⚙︎ 2.5±0.5 Н·м🔧 торцевая головка отвёртки T25

  5. Подсоедините разъём (1 шт.) жгута проводов выключателя регулировки левого сиденья переднего ряда в сборе.

  6. Шаг 6

    Установите наружную защитную панель водительской стороны в сборе, установите фиксатор (2 шт.) наружной защитной панели водительской стороны в сборе.

  7. Шаг 7

    Установите крепёжный винт (1 шт.) защитной панели наружной стороны водительского сиденья в сборе. LAA-90000484 винт Момент затяжки: 2.5±0.5 Н·м

    ⚙︎ 2.5±0.5 Н·м🔧 торцевая головка с отвёрткой T25

Моменты затяжки — сводка

ОперацияМомент
Установите переключатель поясничной опоры левой стороны в сборе на нар…2.5±0.5 Н·м
Установите выключатель регулировки левого сиденья первого ряда в сборе…2.5±0.5 Н·м
Установите крепёжный винт (1 шт.) защитной панели наружной стороны вод…2.5±0.5 Н·м
