Массажёр поясничной поддержки первого ряда в сборе

Переднее пассажирское сиденье · Li L6 2024 · стр. 3290–3291 оригинала
4 шагов снятия4 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. мягкий подголовник
  6. Компоненты подузла переднего пассажирского сиденья — подголовник в 2 положениях в сборе
  7. задняя панель в сборе
  8. Компоненты подузла сиденья переднего пассажира в сборе — направляющая втулка подголовника переднего ряда в сборе (свободная сторона)
  9. направляющая втулка подголовника переднего ряда в сборе (стопорная сторона)
  10. Компоненты подузла сиденья переднего пассажира в сборе — предустановленный узел спинки сиденья переднего пассажира с поролоном в сборе

Снятие 4 шагов

  1. Шаг 1

    Отсоедините разъём (2 шт.) узла поясничной опоры и массажа переднего ряда в сборе.

  2. Отсоедините фиксатор(6 шт.) жгута проводов переднего пассажирского сиденья в сборе и узла поясничной опоры с массажем переднего ряда в сборе.

  3. Отсоедините соединительный фиксатор (3 шт.) массажёра поясничной поддержки первого ряда в сборе от каркаса спинки переднего пассажирского сиденья в сборе.

  4. Шаг 4

    Отсоедините фиксирующую защёлку (6 шт.) массажного поясничного упора первого ряда в сборе с каркасом спинки переднего пассажирского сиденья в сборе, извлеките массажный поясничный упор первого ряда в сборе.

Установка 4 шагов

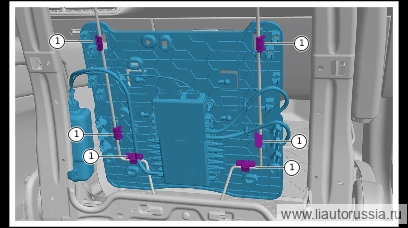

  1. Шаг 1

    Установите фиксатор (6 шт.), соединяющий узел поясничной опоры и массажа переднего ряда в сборе с каркасом спинки сиденья переднего пассажира в сборе,

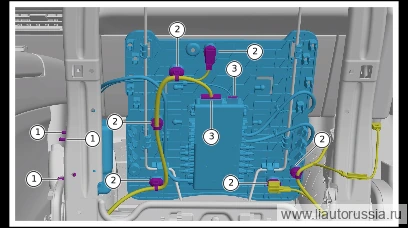

  2. Шаг 2

    Установите фиксатор(3 шт.) соединения узла поясничной опоры с массажем переднего ряда в сборе и каркаса спинки сиденья переднего пассажирского сиденья в сборе.

  3. Установите фиксатор (6 шт.) жгута проводов переднего пассажирского сиденья в сборе с массажёром поясничной поддержки первого ряда в сборе.

  4. Установите разъём (2 шт.) массажного поясничного упора первого ряда в сборе.
