Компоненты подузла сиденья переднего пассажира в сборе — предустановленный узел спинки сиденья переднего пассажира с поролоном в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- мягкий подголовник
- Компоненты подузла переднего пассажирского сиденья — подголовник в 2 положениях в сборе
- задняя панель в сборе
- Компоненты подузла сиденья переднего пассажира в сборе — направляющая втулка подголовника переднего ряда в сборе (свободная сторона)
- направляющая втулка подголовника переднего ряда в сборе (стопорная сторона)
Снятие 4 шагов
-

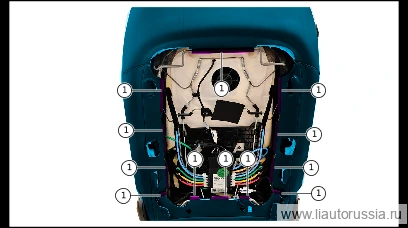

Отсоедините крепёжный крючок(12 шт.) чехла спинки с поролоном переднего пассажирского сиденья в сборе.
-

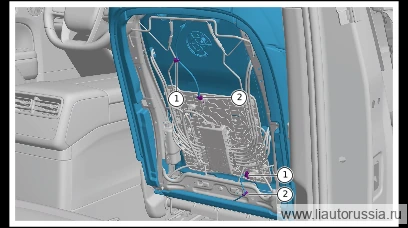

Отсоедините разъём(2 шт.) предварительно собранного узла поролона спинки сиденья переднего пассажирского сиденья и жгута проводов переднего пассажирского сиденья в сборе.
-
Отсоедините фиксатор (2 шт.) жгута проводов предварительно смонтированной спинки переднего пассажирского сиденья с пенонаполнителем в сборе.
-

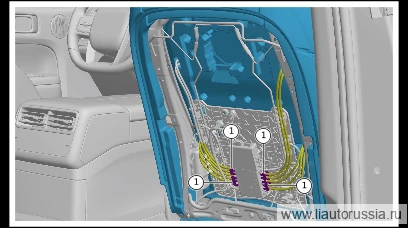

Отсоедините разъём (4 шт.) предварительно собранной спинки переднего пассажирского сиденья с поролоном в сборе с массажным поясничным упором первого ряда в сборе, снимите предварительно собранный узел обивки спинки переднего пассажирского сиденья с поролоном в сборе.
Установка 4 шагов
-
Установите предустановленный узел спинки сиденья переднего пассажира с поролоном в сборе, подсоедините разъём (4 шт.) предустановленного узла спинки сиденья переднего пассажира с поролоном в сборе с узлом поясничной опоры и массажа переднего ряда в сборе.
-
Установите фиксатор жгута проводов(2 шт.) предварительно собранного узла поролона спинки сиденья переднего пассажирского сиденья.
-
Установите разъём (2 шт.) предварительно смонтированной спинки переднего пассажирского сиденья с пенонаполнителем в сборе и жгута проводов переднего пассажирского сиденья в сборе.
-
Установите крепёжный крючок предварительно собранного узла чехла и поролона спинки сиденья в сборе (переднее пассажирское) (12 шт.).
