Защитная панель внутренней стороны водительского сиденья в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Демонтируйте осторожно, не повредите чехол сиденья.
- Обязательно следите за тем, чтобы не повредить элементы интерьера при демонтаже/монтаже.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
Снятие 1 шагов
-

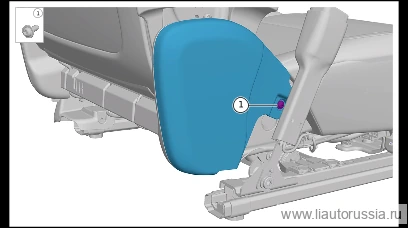

Выверните крепёжный винт (1 шт.) внутренней защитной панели водительского сиденья в сборе, снимите внутреннюю защитную панель водительского сиденья в сборе.
🔧 торцевая головка отвёртки T25
Установка 1 шагов
-
Установите защитную панель внутренней стороны водительского сиденья, установите крепёжный винт (1 шт.) защитной панели внутренней стороны водительского сиденья в сборе. LAA-90000448 самонарезающий винт Момент затяжки: 2.5±0.5 Н·м
⚙︎ 2.5±0.5 Н·м🔧 торцевая головка с отвёрткой T25
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите защитную панель внутренней стороны водительского сиденья, у… | 2.5±0.5 Н·м |
