Каркас подушки сиденья переднего пассажира в сборе

Подготовительные работы 27

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. мягкий подголовник
6. верхняя крышка кожуха направляющей сиденья
7. верхняя крышка кожуха направляющей сиденья
8. верхняя крышка кожуха направляющей сиденья
9. верхняя крышка кожуха направляющей сиденья
10. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
11. кожух PLP переднего пассажирского сиденья в сборе
12. внутренняя защитная панель переднего пассажирского сиденья в сборе
13. Защёлка ремня безопасности переднего ряда в сборе
14. Компоненты подузла сиденья переднего пассажира в сборе — предустановленный узел подушки сиденья переднего пассажира с поролоном в сборе
15. внутренний кожух внутренней защитной панели
16. Компоненты подузла сиденья переднего пассажира в сборе — внутренняя фиксирующая пластина наружной защитной панели
17. кронштейн подсветки ног
18. фонарь подсветки ног переднего ряда справа
19. подвесная пружина подушки сиденья
20. Деталь каркаса сиденья переднего пассажира — вентилятор вентиляции подушки сиденья
21. соединительная деталь
22. внутренняя защитная панель переднего пассажирского сиденья в сборе
23. кронштейн крепления защитной панели наружной стороны переднего пассажирского сиденья в сборе
24. кронштейн крепления жгута проводов переднего пассажирского сиденья
25. Компоненты каркаса сиденья переднего пассажира — кронштейн PLP сиденья переднего пассажира в сборе
26. нижний преднатяжитель в сборе, передний ряд, правая сторона
27. жгут проводов переднего пассажирского сиденья в сборе

Снятие 3 шагов

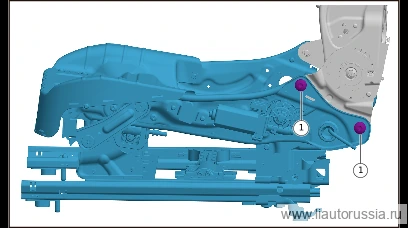

1.

   1

   Выверните крепёжный болт (2 шт.) каркаса подушки сиденья переднего пассажирского сиденья в сборе.

   🔧 торцевая головка с отвёрткой T50

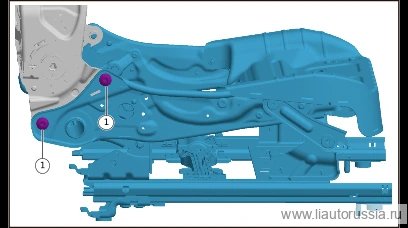

2.

   2

   Выверните крепёжный болт (2 шт.) каркаса подушки сиденья переднего пассажирского сиденья в сборе.

   🔧 торцевая головка с отвёрткой T50

3.

   3

   Снимите каркас подушки переднего пассажирского сиденья в сборе.

Установка 3 шагов

1.

   1

   Установите каркас подушки переднего пассажирского сиденья в сборе.

2.

   2

   Установите крепёжный болт (2 шт.) каркаса подушки сиденья переднего пассажира в сборе. LAA-90000483 болт соединения каркаса сиденья со спинкой Момент затяжки: 45±5 Н.м

   ⚙︎ 45±5 Н·м🔧 торцевая головка отвёртки T50

3.

   3

   Установите крепёжный болт (2 шт.) каркаса подушки сиденья переднего пассажира в сборе. LAA-90000483 болт соединения каркаса сиденья со спинкой Момент затяжки: 45±5 Н.м

   ⚙︎ 45±5 Н·м🔧 торцевая головка отвёртки T50

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение сиденья переднего пассажира
