Жгут проводов переднего пассажирского сиденья в сборе

Переднее пассажирское сиденье · Li L6 2024 · стр. 3303–3304 оригинала
4 шагов снятия4 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Жгут проводов переднего пассажирского сиденья в сборе

Подготовительные работы 19

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. задняя панель в сборе
  6. мягкий подголовник
  7. верхняя крышка кожуха направляющей сиденья
  8. верхняя крышка кожуха направляющей сиденья
  9. верхняя крышка кожуха направляющей сиденья
  10. верхняя крышка кожуха направляющей сиденья
  11. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  12. внутренняя защитная панель переднего пассажирского сиденья в сборе
  13. Компоненты подузла сиденья переднего пассажира в сборе — предустановленный узел подушки сиденья переднего пассажира с поролоном в сборе
  14. мягкий подголовник
  15. Компоненты подузла переднего пассажирского сиденья — подголовник в 2 положениях в сборе
  16. задняя панель в сборе
  17. Компоненты подузла сиденья переднего пассажира в сборе — направляющая втулка подголовника переднего ряда в сборе (свободная сторона)
  18. направляющая втулка подголовника переднего ряда в сборе (стопорная сторона)
  19. Компоненты подузла сиденья переднего пассажира в сборе — предустановленный узел спинки сиденья переднего пассажира с поролоном в сборе

Снятие 4 шагов

  1. Отсоедините разъём (3 шт.) жгута проводов переднего пассажирского сиденья в сборе.

  2. Расстыкуйте фиксаторы (9 шт.) жгута проводов переднего пассажирского сиденья в сборе и каркаса спинки переднего пассажирского сиденья в сборе.

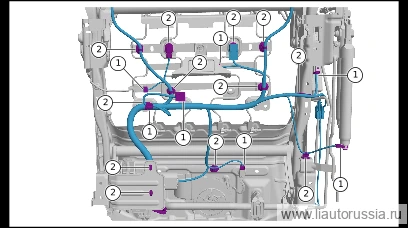

  3. Шаг 3

    Отсоедините разъём (7 шт.) жгута проводов переднего пассажирского сиденья в сборе.

  4. Отсоедините фиксатор (12 шт.) жгута проводов переднего пассажирского сиденья в сборе и каркаса подушки переднего пассажирского сиденья в сборе, снимите жгут проводов переднего пассажирского сиденья в сборе.

Установка 4 шагов

  1. Шаг 1

    Установите жгут проводов сиденья переднего пассажира в сборе, установите разъём (7 шт.) жгута проводов сиденья переднего пассажира в сборе.

  2. Установите фиксатор (12 шт.) жгута проводов переднего пассажирского сиденья в сборе и каркаса подушки сиденья переднего пассажирского сиденья в сборе.

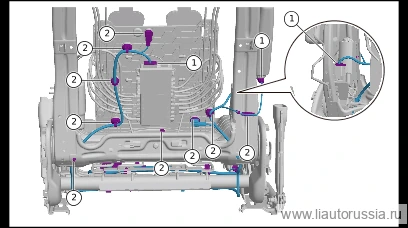

  3. Шаг 3

    Установите разъёмы (3 шт.) жгута проводов переднего пассажирского сиденья в сборе.

  4. Установите фиксатор (9 шт.) жгута проводов переднего пассажирского сиденья в сборе и каркаса спинки переднего пассажирского сиденья в сборе.
