Компоненты подузла сиденья переднего пассажира в сборе — предустановленный узел подушки сиденья переднего пассажира с поролоном в сборе

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. верхняя крышка кожуха направляющей сиденья
6. верхняя крышка кожуха направляющей сиденья
7. верхняя крышка кожуха направляющей сиденья
8. верхняя крышка кожуха направляющей сиденья
9. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
10. внутренняя защитная панель переднего пассажирского сиденья в сборе

Снятие 12 шагов

1.

   1

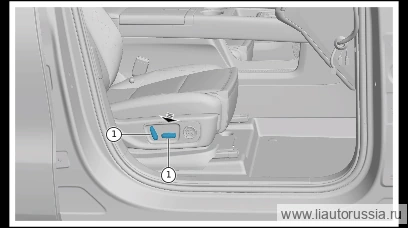

   С помощью пластиковой лопатки отсоедините кнопку электрорегулировки направляющих переднего ряда (переднее пассажирское сиденье), снимите кнопку электрорегулировки направляющих переднего ряда (переднее пассажирское сиденье) в направлении, указанном стрелкой.

2.

   2

   Выверните крепёжный винт (1 шт.) наружной боковой панели переднего пассажирского сиденья в сборе.

   🔧 головка под биту T25
3. 3

   Отсоедините фиксатор (6 шт.), соединяющий боковую накладку наружной стороны сиденья переднего пассажира в сборе с внутренней фиксирующей пластиной наружной защитной панели.

4.

   4

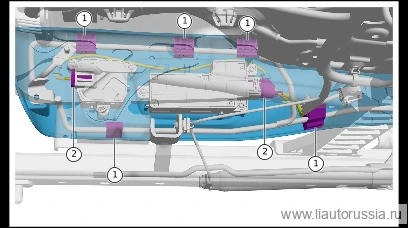

   Отсоедините фиксатор(2 шт.) наружной боковой панели переднего пассажирского сиденья в сборе и кронштейна крепления наружной защитной панели переднего пассажирского сиденья в сборе.
5. 5

   Отсоедините разъём (5 шт.) выключателя поясничной поддержки правой стороны и блока выключателя регулировки сиденья, снимите наружную боковую панель переднего пассажирского сиденья в сборе с компонентами.

6.

   6

   Отсоедините фиксирующие защёлки (4 места) предварительно собранной подушки переднего пассажирского сиденья с поролоном в сборе.

7.

   7

   Отсоедините крючок (1 шт.) предустановленного узла подушки сиденья переднего пассажира с поролоном в сборе.
8. 8

   Отсоедините фиксаторы предварительно собранного узла поролона подушки переднего пассажирского сиденья (2 места).

9.

   9

   Отсоедините крючок (2 шт.) предустановленного узла подушки сиденья переднего пассажира с поролоном в сборе.
10. 10

    Отсоедините фиксаторы предварительно собранного узла поролона подушки переднего пассажирского сиденья (2 места).

11.

    11

    Отсоедините разъём (2 шт.) предварительно смонтированной подушки переднего пассажирского сиденья с пенонаполнителем в сборе.
12. 12

    Отсоедините фиксирующие защёлки (4 места) предварительно собранной подушки переднего пассажирского сиденья с поролоном в сборе, извлеките предварительно собранную подушку переднего пассажирского сиденья с поролоном в сборе.

Установка 12 шагов

1.

   1

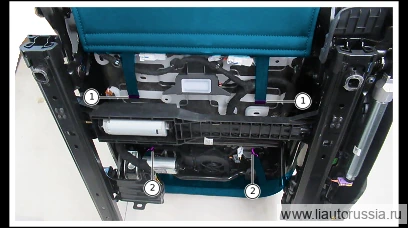

   Установите предустановленный узел подушки сиденья переднего пассажира с поролоном в сборе, установите фиксаторы предустановленного узла подушки сиденья переднего пассажира с поролоном в сборе (4 шт.)
2. 2

   Установите разъём(2 шт.) предварительно собранного узла поролона подушки переднего пассажирского сиденья.

3.

   3

   Отсоедините фиксаторы предварительно собранного узла поролона подушки переднего пассажирского сиденья (2 места).
4. 4

   Отсоедините крючок (2 шт.) предустановленного узла подушки сиденья переднего пассажира с поролоном в сборе.

5.

   5

   Отсоедините фиксаторы предварительно собранного узла поролона подушки переднего пассажирского сиденья (2 места).
6. 6

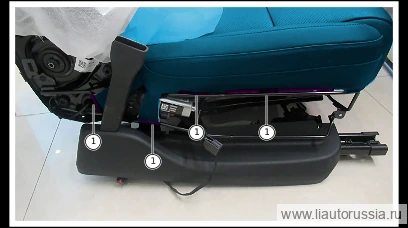

   Отсоедините крючок (1 шт.) предустановленного узла подушки сиденья переднего пассажира с поролоном в сборе.

7.

   7

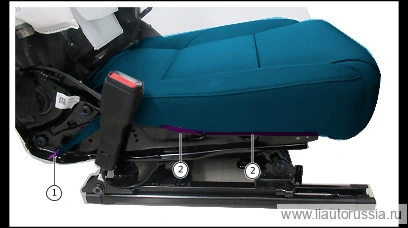

   Отсоедините фиксирующие защёлки (4 места) предварительно собранной подушки переднего пассажирского сиденья с поролоном в сборе.

8.

   8

   Установите наружную боковую панель переднего пассажирского сиденья в сборе с компонентами, установите разъём (2 шт.) выключателя поясничной поддержки правой стороны и блока выключателя регулировки сиденья.
9. 9

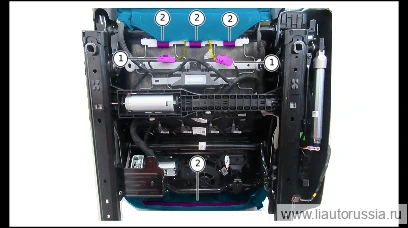

   Установите фиксирующую защёлку (5 шт.) наружной боковой панели переднего пассажирского сиденья в сборе с кронштейном крепления наружной защитной панели переднего пассажирского сиденья в сборе.

10.

    10

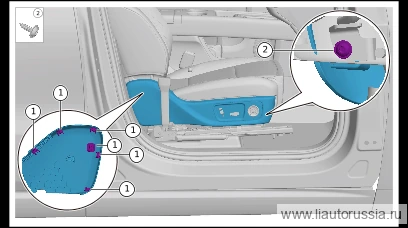

    Установите фиксатор (6 шт.), соединяющий боковую накладку наружной стороны сиденья переднего пассажира в сборе с внутренней фиксирующей пластиной наружной защитной панели.
11. 11

    Установите крепёжные винты(1 шт.) наружной боковой панели переднего пассажирского сиденья в сборе. Момент затяжки: 3±0.5 Н·м

    ⚙︎ 3±0.5 Н·м🔧 торцевая головка T25

12.

    12

    По направлению стрелки установите кнопку регулировки электропривода направляющей переднего ряда (переднее пассажирское).

Моменты затяжки — сводка
