Кронштейн крепления жгута проводов переднего пассажирского сиденья
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- мягкий подголовник
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
Снятие 2 шагов
-

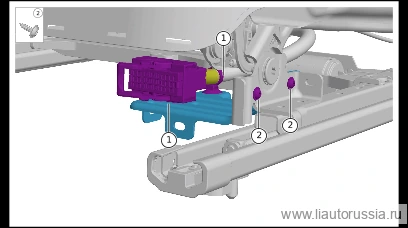

Выверните крепёжные винты (2 шт.) кронштейна крепления жгута проводов переднего пассажирского сиденья и каркаса подушки переднего пассажирского сиденья в сборе.
🔧 торцевая головка T25 -
Отсоедините фиксатор (2 шт.) крепления жгута проводов сиденья переднего пассажира в сборе от кронштейна крепления жгута проводов переднего пассажира.
Установка 2 шагов
-

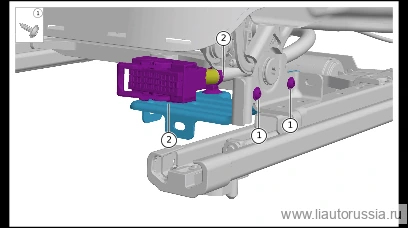

Установите фиксатор (2 шт.) жгута проводов переднего пассажирского сиденья в сборе и кронштейна крепления жгута проводов переднего пассажирского сиденья.
-
Установите кронштейн крепления жгута проводов переднего пассажирского сиденья, установите крепёжные винты (2 шт.) кронштейна крепления жгута проводов переднего пассажирского сиденья и каркаса подушки переднего пассажирского сиденья в сборе.
🔧 отвёрточная головка T25
