Высоковольтный датчик температуры
Магистрали кондиционера · Li L6 2024 · стр. 2310–2311 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- При установке магистралей системы кондиционирования необходимо заменить уплотнительное кольцо на новое.
- После отсоединения магистралей системы кондиционирования необходимо установить уплотнительный элемент в месте соединения, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 14
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Откачка и заправка хладагента
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Демонтаж/монтаж узла переднего бампера в сборе
- Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря
Снятие 2 шагов
-

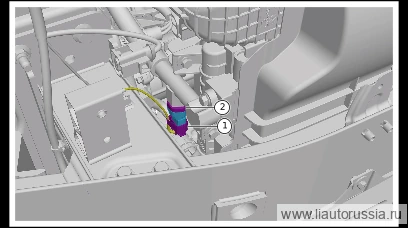

Отсоедините разъём (1 шт.) жгута проводов датчика температуры высокого давления.
-
Выверните высоковольтный датчик температуры.
🔧 рожковый ключ 24 мм
Установка 2 шагов
-
Установите высоковольтный датчик температуры. Момент затяжки: 15-20 Н·м
⚙︎ 15-20 Н·м🔧 рожковый гаечный ключ 24 мм -
Подсоедините разъём жгута проводов датчика температуры высокого давления (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите высоковольтный датчик температуры. Момент затяжки: 15-20 Н… | 15-20 Н·м |
