Подводящий шланг ОЖ заднего электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
- Блок цилиндров по коммерческим причинам не поставляется как запасная часть; при повреждении блока цилиндров производится замена двигателя (ДВС) в сборе.
- При демонтаже хомута крепления трубки охлаждающей жидкости обязательно используйте клещи для шланговых хомутов, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- шумоизоляционный мат заднего приводного электродвигателя
Снятие 4 шагов
-

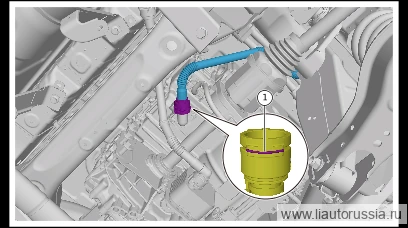

Ослабьте хомут (1 шт.) крепления подводящего шланга заднего электродвигателя, отсоедините подводящий шланг заднего электродвигателя от заднего электропривода в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью! -

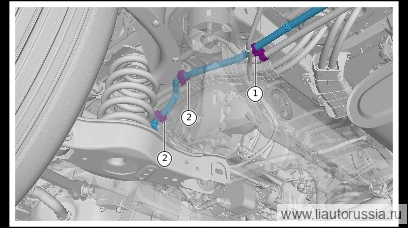

Отсоедините фиксатор (2 шт.) крепления подводящего водяного шланга заднего электродвигателя.
-
Отсоедините фиксирующую защёлку (1 шт.), соединяющую подводящий шланг заднего электродвигателя с жёсткой отводящей трубкой контура охлаждения заднего электродвигателя.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! -

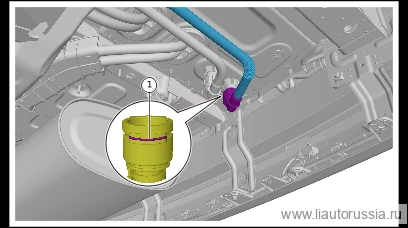

Ослабьте хомут крепления (1 шт.) подводящего шланга ОЖ заднего электродвигателя, отсоедините подводящий шланг ОЖ заднего электродвигателя от отводящего шланга ОЖ OBC, снимите подводящий шланг ОЖ заднего электродвигателя.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!
Установка 4 шагов
-
Установите подводящий шланг заднего электродвигателя, подсоедините подводящий шланг заднего электродвигателя к отводящему шлангу OBC, установите хомут (1 шт.) крепления подводящего шланга заднего электродвигателя.
-
Установите соединение фиксатора (1 шт.) подводящего водяного шланга заднего электродвигателя с жёсткой отводящей трубкой контура заднего электродвигателя.
-
Установите фиксирующую защёлку (2 шт.) подводящего шланга заднего электродвигателя.
-
Подсоедините подводящий шланг ОЖ заднего электродвигателя к заднему электроприводу в сборе, установите хомут крепления (1 шт.) подводящего шланга ОЖ заднего электродвигателя.
