Отводящий шланг отопителя ДВС, секция двигателя (ДВС)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы увеличителя запаса хода температура охлаждающей жидкости в устройстве модуля переднего охлаждения очень высока, поэтому необходимо заглушить увеличитель запаса хода и дождаться охлаждения жидкости в устройстве модуля переднего охлаждения до комнатной температуры, прежде чем приступать к демонтажу, иначе горячая охлаждающая жидкость может вызвать ожоги.
- При нагреве охлаждающая жидкость образует пар — избегайте вдыхания этого пара.
- При случайном обильном вдыхании пара охлаждающей жидкости или её попадании внутрь немедленно выпейте чистой воды, вызовите рвоту или срочно обратитесь к врачу.
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно и обрабатывать, используя ёмкость с делениями для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Колесо в сборе
Снятие 5 шагов
-

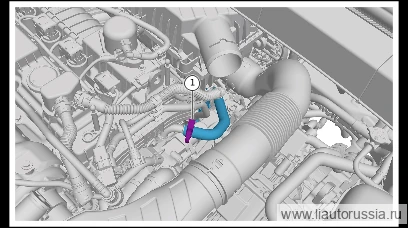

Ослабьте хомут крепления секции подводящего шланга отопителя со стороны двигателя, отсоедините секцию подводящего шланга отопителя со стороны двигателя.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога! -

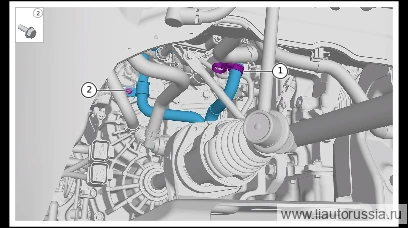

Ослабьте фиксирующий хомут подводящего шланга отопителя, секция двигателя (ДВС), отсоедините подводящий шланг отопителя, секция двигателя (ДВС).
-
Выверните крепёжный болт(1 шт.) подводящего шланга отопителя (участок двигателя (ДВС)).
🔧 головка 10 мм Предупреждение: обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! -

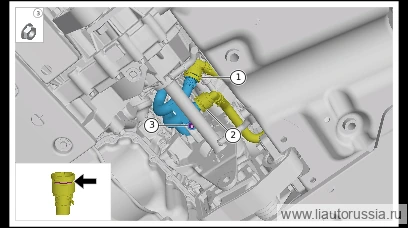

1. Согласно направлению стрелки ослабьте фиксирующий хомут участка отводящего шланга ОЖ отопителя двигателя (ДВС) со стороны интегрированного модуля, отсоедините участок отводящего шланга ОЖ отопителя двигателя (ДВС) со стороны интегрированного модуля. 2. Согласно направлению стрелки ослабьте фиксирующий хомут участка подводящего шланга ОЖ отопителя двигателя (ДВС) со стороны интегрированного модуля, отсоедините участок подводящего шланга ОЖ отопителя двигателя (ДВС) со стороны интегрированного модуля.
-
Выверните крепёжную гайку (1 шт.) секции подводящего шланга отопителя со стороны двигателя, снимите секцию подводящего шланга отопителя со стороны двигателя.
🔧 головка 10 мм Предупреждение: Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога!
Установка 6 шагов
-
Установите подводящий шланг отопителя двигателя (участок двигателя), установите гайку крепления подводящего шланга отопителя двигателя (участок двигателя) (1 шт.). Q32006F61 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Подсоедините подводящий шланг отопителя (участок интегрированного модуля), установите хомут подводящего шланга отопителя (участок интегрированного модуля) в направлении, указанном стрелкой.
-
Подсоедините участок отводящего шланга ОЖ отопителя двигателя (ДВС) со стороны интегрированного модуля, согласно направлению стрелки установите фиксирующий хомут участка отводящего шланга ОЖ отопителя двигателя (ДВС) со стороны интегрированного модуля.
-
Установите крепёжный болт (1 шт.) секции подводящего шланга отопителя со стороны двигателя. Q1860616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Подсоедините подводящий шланг отопителя, секция двигателя (ДВС), установите фиксирующий хомут подводящего шланга отопителя, секция двигателя (ДВС).
-
Подсоедините подводящий шланг отопителя, секция двигателя (ДВС), установите фиксирующий хомут подводящего шланга отопителя, секция двигателя (ДВС).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите подводящий шланг отопителя двигателя (участок двигателя), у… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) секции подводящего шланга отопителя… | 9±1 Н·м |
