Нижняя опора радиатора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Ввиду большого веса модуля переднего охлаждения, при демонтаже и монтаже необходимо одновременное участие двух специалистов по ремонту либо применение подходящего инструмента для поддержки, во избежание повреждения модуля переднего охлаждения или соединительных трубопроводов.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Демонтаж/монтаж узла переднего бампера в сборе
- Нижняя активная решётка радиатора в сборе
- передняя вспомогательная балка бампера в сборе
Снятие 1 шагов
-

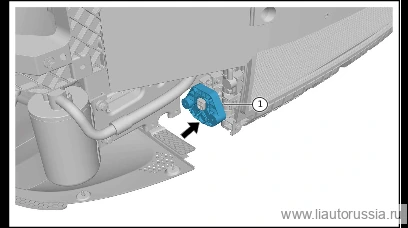

По направлению стрелки снимите нижнюю опору радиатора (правая сторона).
Установка 1 шагов
-
Установите по направлению стрелки нижнюю опору радиатора (правая сторона).
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Регулировка высоты фары
