Вычислительный блок управления автомобилем

Блоки управления автомобилем · Li L6 2024 · стр. 7–8 оригинала
3 шагов снятия3 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Вычислительный блок управления автомобилем

Подготовительные работы 16

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. верхняя крышка кожуха направляющей сиденья
  6. верхняя крышка кожуха направляющей сиденья
  7. верхняя крышка кожуха направляющей сиденья
  8. верхняя крышка кожуха направляющей сиденья
  9. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  10. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  11. фонарь подсветки ног переднего ряда справа
  12. правая защитная панель в ногах в сборе
  13. средняя облицовка правой стойки B в сборе
  14. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
  15. облицовка нижней части правой стойки A в сборе.
  16. Решётка воздуховода обдува ног второго ряда правая.

Снятие 3 шагов

  1. Снимите пистоны-ёлочки ковра переднего пассажирского места в сборе (1 шт.), приподнимите ковёр переднего пассажирского места в сборе до положения, позволяющего снять вычислительный блок управления автомобилем.

  2. Шаг 2

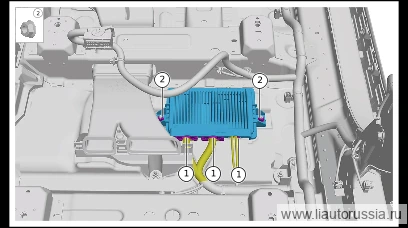

    Отсоедините разъём жгута проводов вычислительного блока управления автомобилем (3 шт.).

  3. Выверните крепёжную гайку вычислительного блока управления автомобилем (2 шт.), снимите вычислительный блок управления автомобилем.

    🔧 головка 10 мм

Установка 3 шагов

  1. Шаг 1

    Установите вычислительный блок управления автомобилем, установите крепёжную гайку вычислительного блока управления автомобилем (2 шт.). Гайка шестигранная фланцевая Q32006F36 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

  2. Подсоедините разъём жгута проводов вычислительного блока управления автомобилем (3 шт.).

  3. Шаг 3

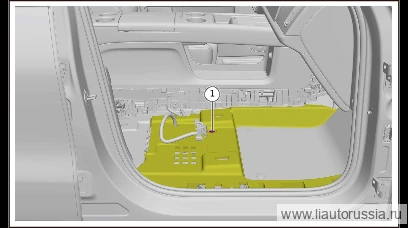

    Установите на место коврик переднего пассажирского места в сборе, установите древовидный фиксатор(1 шт.) коврика переднего пассажирского места в сборе.

Моменты затяжки — сводка

ОперацияМомент
Установите вычислительный блок управления автомобилем, установите креп…9±1 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
