Видеожгут HU-ADAS

Низковольтные жгуты · Li L6 2024 · стр. 1771–1772 оригинала
4 шагов снятия4 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Видеожгут HU-ADAS

Подготовительные работы 17

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. верхняя крышка кожуха направляющей сиденья
  7. верхняя крышка кожуха направляющей сиденья
  8. верхняя крышка кожуха направляющей сиденья
  9. верхняя крышка кожуха направляющей сиденья
  10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  11. левая нижняя облицовочная панель центральной консоли в сборе
  12. верхняя крышка кожуха направляющей сиденья
  13. верхняя крышка кожуха направляющей сиденья
  14. верхняя крышка кожуха направляющей сиденья
  15. верхняя крышка кожуха направляющей сиденья
  16. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе

Снятие 4 шагов

  1. Отсоедините разъём(2 шт.) жгута видео HU-ADAS от блока управления FSD.

  2. Обрежьте разъём жгута проводов видео HU-ADAS, оберните жгут проводов термоусадочной трубкой.

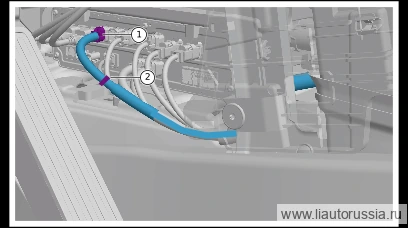

  3. Шаг 3

    Отсоедините разъём(1 шт.) видеожгута HU-ADAS и блока HMI.

  4. Обрежьте разъём жгута проводов видео HU-ADAS, оберните жгут проводов термоусадочной трубкой.

Установка 4 шагов

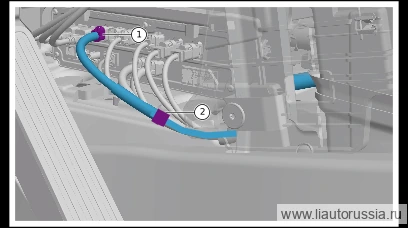

  1. Шаг 1

    Подсоедините разъём(1 шт.) жгута проводов видеосигнала HU-ADAS к мультимедийному блоку HMI.

  2. Обмотайте жгут видео HU-ADAS тканевой лентой вокруг жгута проводов панели приборов в сборе.

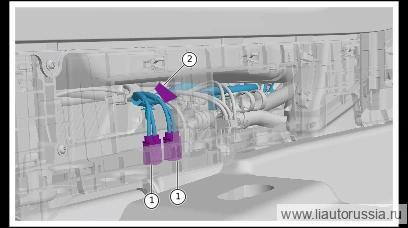

  3. Шаг 3

    Установите разъём (2 шт.) жгута проводов видео HU-ADAS и блока управления FSD.

  4. Обмотайте жгут видео HU-ADAS тканевой лентой вокруг жгута проводов панели приборов в сборе.
