Уплотнительное кольцо впускного коллектора

Блок двигателя в сборе · Li L7 2022–2023 · стр. 286–288 оригинала
10 шагов снятия11 шагов установки 4 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Уплотнительное кольцо впускного коллектора

Подготовительные работы 21

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Крышка смотрового люка аккумуляторной батареи
  6. Аккумулятор книга владельца
  7. Декоративный колпачок
  8. Основной рычаг щётки стеклоочистителя в сборе
  9. Дополнительный рычаг щётки стеклоочистителя в сборе
  10. Задний уплотнитель моторного отсека
  11. Передняя защита моторного отсека
  12. Левый уплотнитель моторного отсека
  13. Левая защита моторного отсека в сборе
  14. Правый уплотнитель моторного отсека
  15. Правая защита моторного отсека в сборе
  16. Облицовочная панель вентиляции переднего щита в сборе
  17. Верхний узел второй защитной стенки в сборе
  18. Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
  19. Декоративный кожух двигателя в сборе
  20. Воздушный фильтр в сборе
  21. Компоненты датчиков системы двигателя — Датчик температуры и давления впускного воздуха

Снятие 10 шагов

  1. Шаг 1

    Выверните болты крепления монтажного кронштейна электромагнитного клапана адсорбера (2 шт.).

    🔧 головка 8 мм
  2. Отсоедините разъём жгута проводов электромагнитного клапана адсорбера (1 шт.).

  3. Шаг 3

    Нажмите в направлении, указанном стрелкой, чтобы разблокировать трубопровод отвода картерных газов к впускному коллектору в сборе, отсоедините трубопровод отвода картерных газов к впускному коллектору от впускного коллектора в сборе. 2 . Нажмите в направлении, указанном стрелкой, чтобы разблокировать трубопровод TEV к впускному коллектору в сборе, отсоедините трубопровод TEV к впускному коллектору от впускного коллектора в сборе.

  4. Шаг 4

    Ослабьте хомут крепления выходного патрубка интеркулера VIII (1 шт.), отсоедините выходной патрубок интеркулера VIII от электронного дроссельного узла в сборе.

    🔧 головка 7 мм
  5. Шаг 5

    Отсоедините разъём жгута проводов электронного дроссельного узла в сборе (1 шт.).

  6. Выверните гайки крепления кронштейна жгута проводов дроссельного узла (1 шт.), отведите жгут проводов электронного дроссельного узла в сборе в сторону.

    🔧 головка 10 мм

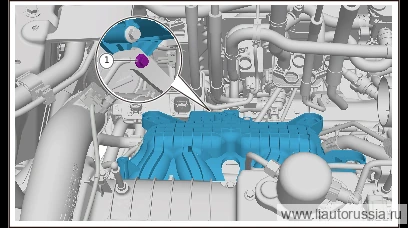

  7. Шаг 7

    Выверните болты крепления монтажного кронштейна впускного коллектора (1 шт.).

    🔧 головка 8 мм

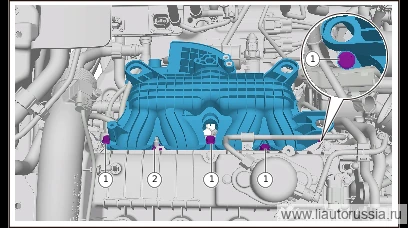

  8. Шаг 8

    Выверните болты крепления впускного коллектора в сборе (4 шт.).

    🔧 головка 13 мм
  9. Выверните гайки крепления впускного коллектора в сборе (1 шт.), снимите впускной коллектор в сборе.

    🔧 головка 13 мм
  10. Шаг 10

    Снимите уплотнительное кольцо впускного коллектора.

    одноразовая деталь
    Примечание. Уплотнительное кольцо впускного коллектора E15M-92080003 является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять её на новую.

Установка 11 шагов

  1. Установите уплотнительное кольцо впускного коллектора.

    одноразовая деталь
    Примечание. Уплотнительное кольцо впускного коллектора E15M-92080003 является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять её на новую.
  2. Шаг 2

    Установите впускной коллектор в сборе, установите крепёжные гайки впускного коллектора в сборе (1 шт.). Момент затяжки: (20±5) Нм

    ⚙︎ (20±5) Н·м🔧 головка 13 мм
  3. Установите болты крепления впускного коллектора в сборе (4 шт.). Момент затяжки: 15 (12.8~17.3) Н·м.

    ⚙︎ 15(12.8~17.3) Н·м🔧 головка 13 мм

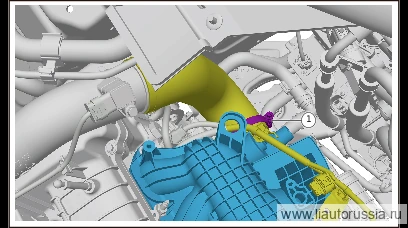

  4. Шаг 4

    Установите болты крепления монтажного кронштейна впускного коллектора (1 шт.). Момент затяжки: (10±1.5) Н·м.

    ⚙︎ (10±1.5) Н·м🔧 головка 8 мм

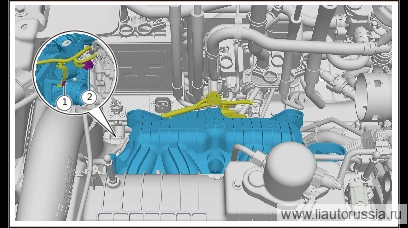

  5. Шаг 5

    Установите жгут проводов электронного дроссельного узла в сборе, установите гайки крепления кронштейна жгута проводов дроссельного узла (1 шт.). Момент затяжки: (10±1) Н·м.

    ⚙︎ (10±1) Н·м🔧 головка 10 мм
  6. Подсоедините разъём жгута проводов электронного дроссельного узла в сборе (1 шт.).

  7. Шаг 7

    Соедините патрубок выхода воздуха интеркулера VIII с электронным дроссельным узлом в сборе, затяните фиксирующий хомут патрубка выхода воздуха интеркулера VIII (1 шт.).

    🔧 головка 7 мм

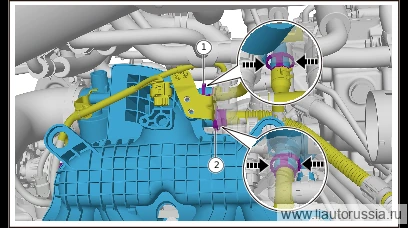

  8. Шаг 8

    Соедините магистраль TEV к впускному коллектору в сборе с впускным коллектором в сборе, убедитесь, что магистраль TEV к впускному коллектору в сборе установлена в правильное положение.

  9. Соедините магистраль отвода картерных газов к впускному коллектору в сборе с впускным коллектором в сборе, убедитесь, что магистраль отвода картерных газов к впускному коллектору в сборе установлена в правильное положение.

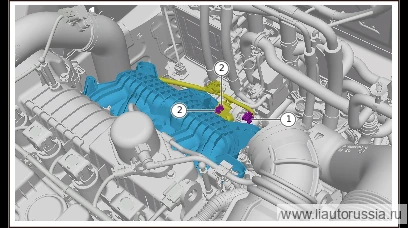

  10. Шаг 10

    Подсоедините разъём жгута проводов электромагнитного клапана адсорбера (1 шт.).

  11. Установите крепёжные болты монтажного кронштейна электромагнитного клапана адсорбера (2 шт.). Момент затяжки:

    🔧 головка 8 мм

Моменты затяжки — сводка

ОперацияМомент
Установите впускной коллектор в сборе, установите крепёжные гайки впус…(20±5) Н·м
Установите болты крепления впускного коллектора в сборе (4 шт.). Момен…15(12.8~17.3) Н·м
Установите болты крепления монтажного кронштейна впускного коллектора…(10±1.5) Н·м
Установите жгут проводов электронного дроссельного узла в сборе, устан…(10±1) Н·м
