Топливный бак и трубопроводы — Топливный бак, топливная трубка в сборе III
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма», система автоматически произведёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
- Перед выполнением работ на топливной системе в непосредственной близости должны быть подготовлены средства пожаротушения.
- При демонтаже топливной трубки оберните вокруг неё чистую ткань для впитывания вытекающего топлива, чтобы снизить вероятность возгорания.
- Не допускайте чрезмерного изгиба топливных трубопроводов.
- После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливного трубопровода, затруднённой работы или повреждения компонентов топливной системы.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Процедура сброса давления топлива
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
- Подъём и опускание автомобиля
- защитная балка шасси
- Левая передняя нижняя защита днища
Снятие 3 шагов
-

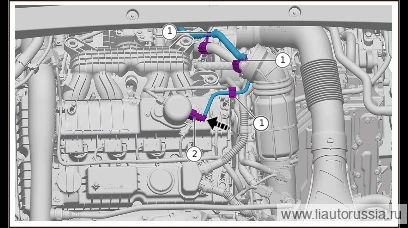

С помощью клещей для быстроразъёмных соединений разблокируйте разъём топливного бака, топливной трубки в сборе III, отсоедините в направлении стрелки топливный бак, топливную трубку в сборе III от насоса высокого давления в сборе.
-

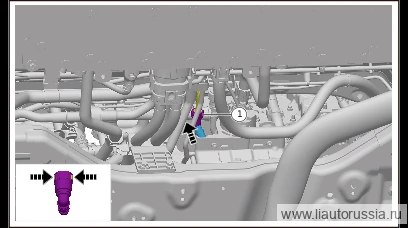

Отсоедините фиксирующую защёлку (3 шт.) топливоподающей трубки топливного бака в сборе III.
-
С помощью клещей для быстроразъёмных соединений разблокируйте разъём топливного бака, топливной трубки в сборе III, отсоедините в направлении стрелки топливный бак, топливную трубку в сборе III от топливного бака, топливной трубки в сборе II, снимите топливный бак, топливную трубку в сборе III.
Установка 2 шагов
-
Установите топливный бак, топливную трубку в сборе III, установите фиксирующую защёлку топливного бака, топливной трубки в сборе III (3 шт.). 2 . Подсоедините в направлении стрелки топливный бак, топливную трубку в сборе III к насосу высокого давления в сборе.
Примечание- При соединении топливного бака, топливной трубки в сборе III с насосом высокого давления в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Соединяйте топливный бак, топливную трубку в сборе III с насосом высокого давления в сборе до предельного положения, до щелчка.
-
Подсоедините в направлении стрелки топливный бак, топливную трубку в сборе III к топливному баку, топливной трубке в сборе II.
Примечание- При соединении топливного бака, топливной трубки в сборе III с топливным баком, топливной трубкой в сборе II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Соединяйте топливный бак, топливную трубку в сборе III с топливным баком, топливной трубкой в сборе II до предельного положения, до щелчка.
