Кронштейн крепления впускного коллектора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Стопорная гайка приводного вала
- Правый передний приводной вал в сборе
- кронштейн правой тяги задней опоры переднего силового агрегата
Снятие 2 шагов
-

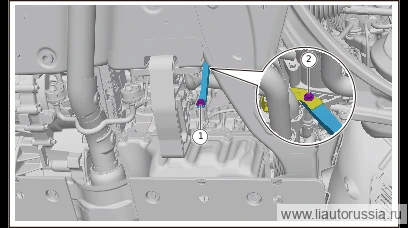

Выверните крепёжные болты кронштейна крепления впускного коллектора (1 шт.), отведите кронштейн резонатора в сторону.
🔧 головка 8 мм -
Выверните крепёжные болты кронштейна крепления впускного коллектора (1 шт.), снимите кронштейн крепления впускного коллектора.
🔧 головка 13 мм
Установка 3 шагов
-
Установите кронштейн крепления впускного коллектора, вверните крепёжные болты кронштейна крепления впускного коллектора (1 шт.). ST00028 Болт с шестигранной головкой и фланцем Момент затяжки: (25±5) Нм
⚙︎ (25±5) Н·м🔧 головка 13 мм -
Установите кронштейн резонатора, вверните крепёжные болты кронштейна крепления впускного коллектора (1 шт.). Момент затяжки: (10±1.
-
5) Нм
🔧 головка 8 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн крепления впускного коллектора, вверните крепёжны… | (25±5) Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
