Компоненты впускного трубопровода — Трубопровод входа воздуха в интеркулер в сборе

Подготовительные работы 13

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Подъём и опускание автомобиля
8. Колесо в сборе (алюминиевое)
9. Накладка арки левого переднего колеса в сборе
10. Подкрылок левого переднего колеса в сборе
11. Открытие и закрытие капота
12. Передняя защита моторного отсека
13. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе

Снятие 3 шагов

1.

   1

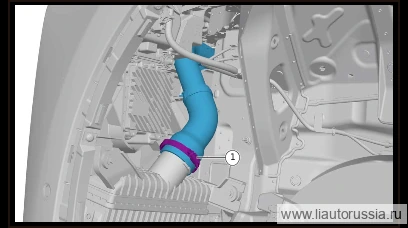

   Ослабьте крепёжный хомут трубопровода входа воздуха в интеркулер в сборе (1 шт.), отсоедините трубопровод входа воздуха в интеркулер в сборе от левого интеркулера.

   🔧 головка 7 мм

2.

   2

   Выверните крепёжный болт трубопровода входа воздуха в интеркулер Ⅱ (1 шт.).

   🔧 головка 10 мм

3.

   3

   Ослабьте крепёжный хомут трубопровода входа воздуха в интеркулер Ⅰ (1 шт.), отсоедините трубопровод входа воздуха в интеркулер в сборе от трубопровода входа воздуха в интеркулер Ⅰ, снимите трубопровод входа воздуха в интеркулер в сборе.

   🔧 головка 7 мм

Установка 3 шагов

1.

   1

   Подсоедините трубопровод входа воздуха в интеркулер в сборе к трубопроводу входа воздуха в интеркулер Ⅰ, затяните крепёжный хомут трубопровода входа воздуха в интеркулер Ⅰ (1 шт.). 5 Н·м

   ⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм

2.

   2

   Установите крепёжный болт трубопровода входа воздуха в интеркулер в сборе (1 шт.). Комбинированное изделие из шестигранного болта и плоской шайбы Q140B0630F71L Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм

3.

   3

   Подсоедините трубопровод входа воздуха в интеркулер в сборе к левому интеркулеру, затяните крепёжный хомут трубопровода входа воздуха в интеркулер в сборе (1 шт.). 5 Н·м

   ⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм

Моменты затяжки — сводка
