Сапун (пробка)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения операции должны выполняться лицом, имеющим IC-карту удостоверения электрика по низковольтному оборудованию, в высоковольтных диэлектрических перчатках; при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
При установке не допускается воздействие нагрузки на колпачок сапуна, необходимо удерживать специальный инструмент и сапун строго перпендикулярно установочному отверстию, без перекоса, во избежание повреждения сапуна или картера узла двух электродвигателей с редуктором.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | NFIN0WRHPV | Инструмент для установки сапуна переднего блока «пять в одном» |  | Предназначен для установки сапуна, предотвращает удар по колпачку сапуна |
| 2 | 9K0EI7QWMK | Инструмент для установки сапуна переднего блока «пять в одном» |  | Предназначен для установки сапуна, предотвращает удар по колпачку сапуна |
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Декоративный кожух двигателя в сборе
- Впускной шланг воздушного фильтра
- Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции
- Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
- Воздушный фильтр в сборе
Снятие 2 шагов
-

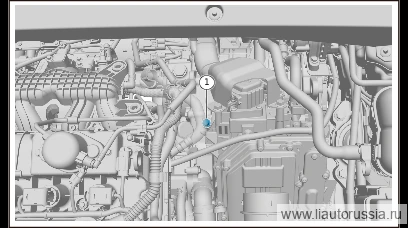

Снимите узел сапуна с помощью шлицевой отвёртки и молотка.
Примечание. При выполнении операции избегайте повреждения картера узла двух электродвигателей с редуктором. -

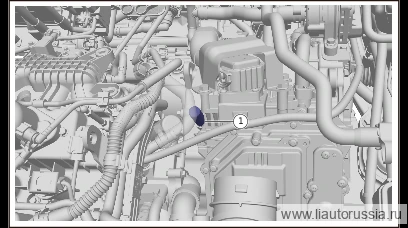

Снимите колпачок сапуна, извлеките сапун.
Установка 3 шагов
-
Установите сапун на инструмент для установки сапуна переднего блока «пять в одном».
-

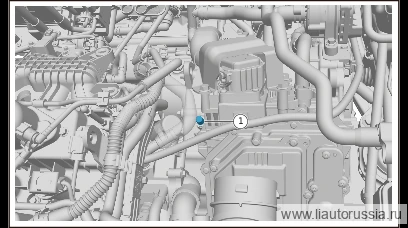

С помощью специального инструмента и молотка установите сапун движением вниз, убедитесь, что он установлен до упора.
Примечание. При установке необходимо удерживать специальный инструмент и сапун строго перпендикулярно установочному отверстию, без перекоса, во избежание повреждения сапуна или картера узла двух электродвигателей с редуктором. -
Установите колпачок сапуна.
