Узел массажа поясничной опоры заднего ряда в сборе — левая сторона

Сиденья второго ряда · Li L7 2022–2023 · стр. 3492–3493 оригинала
3 шагов снятия3 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Подготовительные работы 17

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Шторка багажного отделения в сборе
  4. Крышка багажника в сборе
  5. Корпус кронштейна панели багажного отделения
  6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  7. Складывание и поднятие спинки сиденья второго ряда
  8. Аккумулятор книга владельца
  9. спинка одноместного сиденья второго ряда в сборе
  10. наружная облицовочная панель спинки (формованная) — 40%
  11. внутренняя облицовочная панель формованной панели спинки — 40%
  12. Компонент подузла правого сиденья второго ряда — декоративная крышка Top Tether
  13. формованный войлок спинки заднего ряда 40% — левая сторона
  14. направляющая ремня безопасности — правая сторона
  15. направляющая втулка подголовника заднего ряда — левая сторона в сборе
  16. Компонент подузла в сборе правого сиденья второго ряда — направляющая втулка подголовника заднего ряда — правая сторона в сборе
  17. предварительно смонтированный узел чехла с поролоном левой стороны спинки заднего ряда в сборе

Снятие 3 шагов

  1. Снимите фиксирующие защёлки массажёра поясничной поддержки заднего сиденья в сборе — левая сторона (6 шт.).

  2. Отсоедините соединительную трубку массажного узла поясничной опоры заднего ряда в сборе - левая сторона.

  3. Отсоедините разъём жгута проводов узла массажа поясничной опоры заднего ряда в сборе - левая сторона (1 шт.), снимите узел массажа поясничной опоры заднего ряда в сборе - левая сторона.

Установка 3 шагов

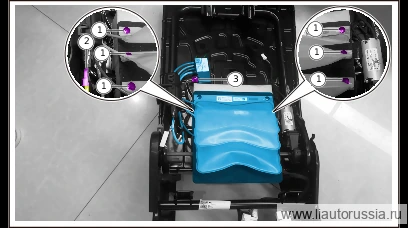

  1. Шаг 1

    Установите узел поясничной опоры с массажем заднего ряда в сборе - левая сторона, установите фиксаторы узла поясничной опоры с массажем заднего ряда в сборе - левая сторона (6 шт.).

  2. Установите соединительную трубку массажёра поясничной поддержки заднего сиденья в сборе — левая сторона.

  3. Подсоедините разъём жгута проводов массажного узла поясничной опоры заднего ряда в сборе - левая сторона (1 шт.).
