Предварительно смонтированный узел чехла с поролоном левой стороны спинки заднего ряда в сборе

Сиденья второго ряда · Li L7 2022–2023 · стр. 3478–3479 оригинала
4 шагов снятия4 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Подготовительные работы 17

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Шторка багажного отделения в сборе
  4. Крышка багажника в сборе
  5. Корпус кронштейна панели багажного отделения
  6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  7. Складывание и поднятие спинки сиденья второго ряда
  8. Аккумулятор книга владельца
  9. спинка одноместного сиденья второго ряда в сборе
  10. наружный подголовник заднего ряда в сборе PU
  11. наружная облицовочная панель спинки (формованная) — 40%
  12. внутренняя облицовочная панель формованной панели спинки — 40%
  13. Компонент подузла правого сиденья второго ряда — декоративная крышка Top Tether
  14. формованный войлок спинки заднего ряда 40% — левая сторона
  15. Второй ряд, правое сиденье, подузел — направляющая ремня безопасности — левая сторона
  16. направляющая втулка подголовника заднего ряда — левая сторона в сборе
  17. Компонент подузла в сборе правого сиденья второго ряда — направляющая втулка подголовника заднего ряда — правая сторона в сборе

Снятие 4 шагов

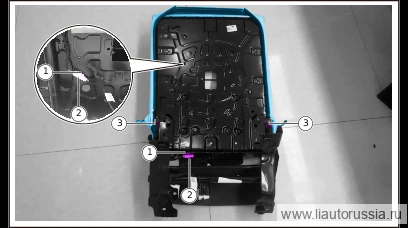

  1. Отсоедините фиксирующую защёлку (2 шт.) жгута проводов.

  2. Отсоедините разъёмы жгута проводов (2).

  3. Отсоедините резиновый фиксирующий хомут предварительно смонтированного узла чехла с поролоном левой стороны спинки заднего ряда в сборе.

  4. Шаг 4

    Снимите предварительно собранный узел чехла с поролоном левой стороны спинки заднего ряда в сборе.

Установка 4 шагов

  1. Шаг 1

    Установите предварительно смонтированный узел чехла с поролоном левой стороны спинки заднего ряда в сборе.

  2. Шаг 2

    Установите фиксирующую защёлку жгута проводов (2 шт.).

  3. Подсоедините разъём жгута проводов (2).

  4. Установите резиновый крепёжный хомут предварительно собранного узла чехла с поролоном левой стороны спинки заднего ряда в сборе.
