Подушка сиденья второго ряда в сборе — узел EPP подушки сиденья в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Подушка сиденья второго ряда в сборе — облицовочная панель левой стороны подушки сиденья в сборе
- Подушка сиденья второго ряда в сборе — облицовочная панель правой стороны подушки сиденья в сборе
- Подушка сиденья второго ряда в сборе — жгут проводов подушки заднего ряда в сборе 60% сторона
- Подушка сиденья второго ряда в сборе — жгут проводов подушки заднего сиденья в сборе, сторона 40%
- Подушка сиденья второго ряда в сборе — пластиковая деталь опоры вентилятора подушки сиденья
- Подушка сиденья второго ряда в сборе — пластиковая деталь опоры вентилятора подушки сиденья
Снятие 2 шагов
-

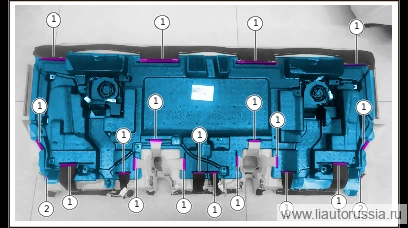

Расстыкуйте фиксирующие защёлки EPP-узла подушки сиденья в сборе (18 шт.).
-
Демонтируйте стопорное кольцо крепления узла EPP подушки сиденья в сборе (2 шт.), снимите узел EPP подушки сиденья в сборе.
Установка 2 шагов
-
Установите узел подушки сиденья EPP в сборе, установите фиксирующие защёлки узла подушки сиденья EPP в сборе (18 шт.).
-
Установите фиксирующее кольцо (2 шт.) узла EPP подушки сиденья в сборе.
