Подушка сиденья второго ряда в сборе — жгут проводов подушки заднего ряда в сборе 60% сторона

Сиденья второго ряда · Li L7 2022–2023 · стр. 3522–3524 оригинала
8 шагов снятия8 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Подготовительные работы 4

  1. Двери багажника на электроприводе книга владельца
  2. Аккумулятор книга владельца
  3. Двери автомобиля книга владельца
  4. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе

Снятие 8 шагов

  1. Шаг 1

    Используя пластиковую лопатку, отделите узел правой декоративной панели подушки сиденья в сборе.

  2. Шаг 2

    Отсоедините разъём жгута проводов узла правой декоративной панели подушки сиденья в сборе (2 шт.).

  3. Шаг 3

    Отсоедините фиксирующие защёлки жгута проводов подушки заднего сиденья в сборе, сторона 60% (4 шт.).

  4. Отсоедините разъём жгута проводов подушки сиденья заднего ряда в сборе 60% стороны (1 шт.).

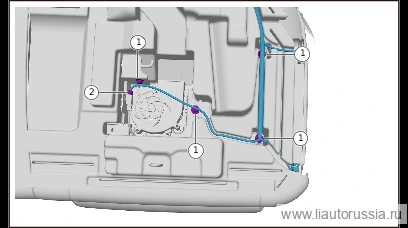

  5. Шаг 5

    Отсоедините разъём жгута проводов подушки сиденья заднего ряда в сборе 60% стороны (2 шт.).

  6. Отсоедините фиксирующие защёлки жгута проводов подушки заднего сиденья в сборе, сторона 60% (4 шт.).

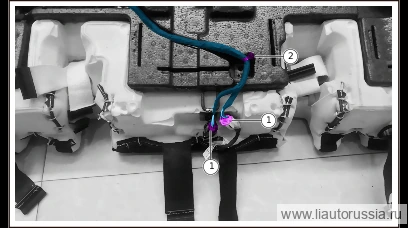

  7. Шаг 7

    Отсоедините разъём жгута проводов подушки сиденья заднего ряда в сборе 60% стороны (2 шт.).

  8. Отсоедините фиксатор крепления жгута проводов подушки заднего ряда в сборе 60% сторона (1 шт.), снимите жгут проводов подушки заднего ряда в сборе 60% сторона.

Установка 8 шагов

  1. Шаг 1

    Установите жгут проводов подушки заднего сиденья в сборе (сторона 60%), подсоедините разъём жгута проводов подушки заднего сиденья в сборе (сторона 60%) (2 шт.).

  2. Установите фиксатор (2 шт.) жгута проводов подушки заднего сиденья в сборе со стороны 60%.

  3. Шаг 3

    Подсоедините разъём жгута проводов подушки сиденья заднего ряда в сборе со стороны 60% (2 шт.).

  4. Установите фиксатор (4 шт.) жгута проводов подушки заднего сиденья в сборе со стороны 60%.

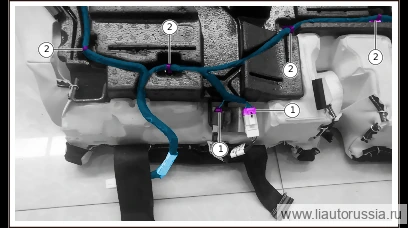

  5. Шаг 5

    Установите фиксатор (4 шт.) жгута проводов подушки заднего сиденья в сборе со стороны 60%.

  6. Подсоедините разъём жгута проводов подушки сиденья заднего ряда в сборе со стороны 60% (1 шт.).

  7. Шаг 7

    Подсоедините разъём жгута проводов узла правой декоративной панели подушки сиденья в сборе (2 шт.).

  8. Шаг 8

    Установите узел правой декоративной панели подушки сиденья в сборе.
