Подушка сиденья второго ряда в сборе — жгут проводов подушки заднего сиденья в сборе, сторона 40%
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
Снятие 4 шагов
-
Используя пластиковую лопатку, отделите узел левой декоративной панели подушки сиденья в сборе.
-
Отсоедините разъём жгута проводов узла левой декоративной панели подушки сиденья в сборе (2 шт.).
-

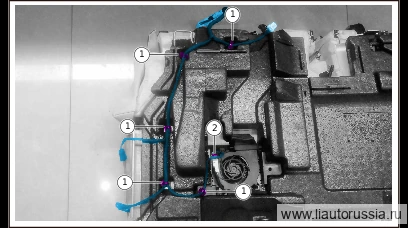

Отсоедините фиксатор крепления жгута проводов подушки заднего ряда в сборе 40% сторона (5 шт.).
-
Отсоедините разъём жгута проводов подушки сиденья заднего ряда в сборе, сторона 40% (1 шт.), снимите жгут проводов подушки сиденья заднего ряда в сборе, сторона 40%.
Установка 4 шагов
-
Установите жгут проводов подушки заднего сиденья в сборе, сторона 40%, установите фиксирующие защёлки жгута проводов подушки заднего сиденья в сборе, сторона 40% (5 шт.).
-
Подсоедините разъём жгута проводов подушки сиденья заднего ряда в сборе 40% стороны (1 шт.).
-
Подсоедините разъём жгута проводов узла левой декоративной панели подушки сиденья в сборе (2 шт.).
-
Установите узел левой декоративной панели подушки сиденья в сборе.
