Подушка сиденья второго ряда в сборе — облицовочная панель левой стороны подушки сиденья в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Деталь подузла сиденья переднего пассажира — кнопка регулировки спинки с электроприводом переднего ряда
Снятие 3 шагов
-
Используя пластиковую лопатку, отделите узел левой декоративной панели подушки сиденья в сборе.
-
Отсоедините разъём жгута проводов узла левой декоративной панели подушки сиденья в сборе (2 шт.).
-

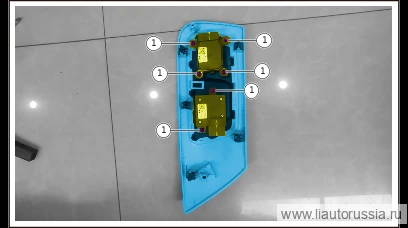

Выверните крепёжные винты облицовочной панели левой стороны подушки сиденья в сборе (6 шт.), снимите облицовочную панель левой стороны подушки сиденья в сборе.
🔧 торцевая головка отвёртки T20
Установка 3 шагов
-
Установите левую облицовку подушки сиденья в сборе, установите крепёжный винт левой облицовки подушки сиденья в сборе (6 шт.). 2*13
🔧 торцевая головка X03-90000255 самонарезающий винт ST4 T20X03-90000255 -
Подсоедините разъём жгута проводов узла левой декоративной панели подушки сиденья в сборе (2 шт.).
-
Установите узел левой декоративной панели подушки сиденья в сборе.
