Каркас сиденья водителя — подвеска спинки
Водительское сиденье · Li L7 2022–2023 · стр. 3586–3587 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 16
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
- Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Узлы подузла водительского сиденья — большая задняя панель спинки в сборе
- Компоненты подузла переднего пассажирского сиденья — подголовник в 2 положениях в сборе
- узел фиксирующего конца, левая сторона
- направляющая втулка подголовника, узел стопорного конца правой стороны в сборе
- Узел подузла наружной защитной панели с 8-позиционным электроприводом водительского сиденья
- обивка спинки сиденья водителя с поролоном, предварительно собранный узел в сборе
- Пневматическая поясничная опора с массажем, 4-позиционная — водительское
Снятие 1 шагов
-

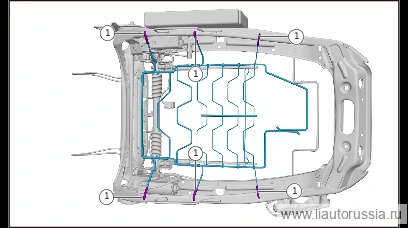

Отсоедините фиксирующие крючки (6 шт.) подвески спинки, снимите подвеску спинки.
Установка 1 шагов
-
Установите подвеску спинки, установите крючок(6 шт.) подвески спинки.
