Обивка спинки сиденья водителя с поролоном, предварительно собранный узел в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
- Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Узлы подузла водительского сиденья — большая задняя панель спинки в сборе
- Компоненты подузла переднего пассажирского сиденья — подголовник в 2 положениях в сборе
- узел фиксирующего конца, левая сторона
- направляющая втулка подголовника, узел стопорного конца правой стороны в сборе
Снятие 5 шагов
-

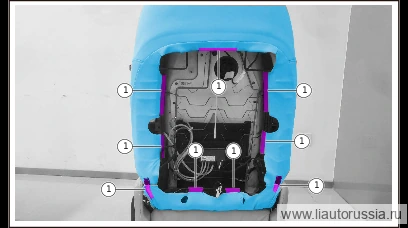

Отсоедините фиксирующий крючок (9 шт.) предварительно собранного узла обивки с поролоном спинки водительского сиденья.
-

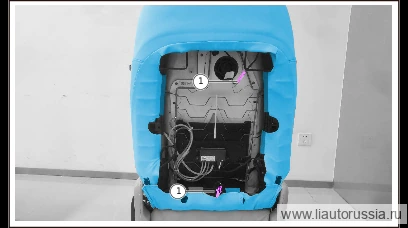

Отсоедините разъём жгута проводов предварительно собранного узла обивки с поролоном спинки сиденья водителя в сборе (2 шт.).
-

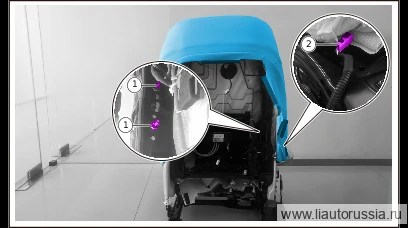

Выверните (2) крепёжные гайки узла подушки безопасности со стороны водителя в сборе.
🔧 головка 10 мм -
Отсоедините разъём подушки безопасности водительской стороны в сборе (1).
-
Снимите предварительно собранный узел обивки с поролоном спинки водительского сиденья.
Установка 6 шагов
-
Установите предварительно собранный узел обивки с поролоном спинки сиденья водителя в сборе.
-
Установите (2) крепёжные гайки узла подушки безопасности со стороны водителя в сборе.
🔧 головка 10 мм -
Подсоедините разъём подушки безопасности водительской стороны в сборе (1).
-
Установите разъём (2 шт.) жгута проводов предварительно собранного узла обивки с поролоном спинки водительского сиденья.
-
Установите фиксирующие крючки предварительно собранного узла обивки с поролоном спинки сиденья водителя в сборе (9 шт.).
-
★★★★★Меры предосторожности при замене подушек безопасности: Если сработала (взорвалась) любая из перечисленных ниже подушек безопасности или преднатяжителей ремней безопасности, необходимо одновременно заменить блок управления подушками безопасности (ECU) на новый: 1. Подушки безопасности: Подушка безопасности переднего пассажира Подушка безопасности водителя Левая шторка безопасности в сборе Правая шторка безопасности в сборе Боковая подушка безопасности водителя Боковая подушка безопасности переднего пассажира Боковая подушка безопасности второго ряда, левая сторона Боковая подушка безопасности второго ряда, правая сторона 2. Ремни безопасности: Левый передний нижний преднатяжитель Ретрактор ремня безопасности второго ряда, правая сторона Ретрактор ремня безопасности переднего ряда, правая сторона Ретрактор ремня безопасности второго ряда, левая сторона Ретрактор ремня безопасности переднего ряда, левая сторона Правый передний нижний преднатяжитель…………………………………………Меры предосторожности при замене подушки безопасности сиденья: Подушка безопасности сиденья является деталью безопасности внутри сиденья. Для обеспечения общей безопасности сиденья после срабатывания (взрыва) подушки безопасности сиденья необходимо заменить сиденье в сборе; заменять только боковую подушку безопасности сиденья по отдельности запрещается.
