Узлы подузла водительского сиденья — большая задняя панель спинки в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

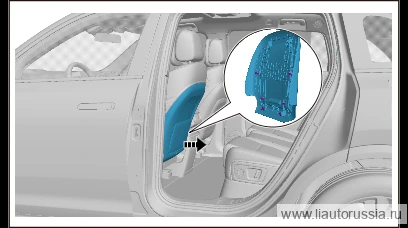

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Двери автомобиля книга владельца
Снятие 2 шагов
-

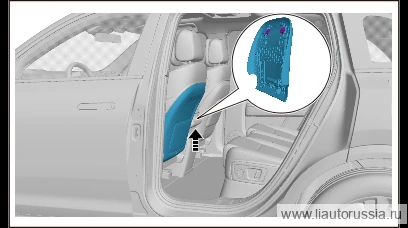

В направлении, указанном стрелкой, начиная снизу задней панели сиденья водителя в сборе, постепенно отсоединяйте вверх фиксирующие зажимы (6 шт.).
X03-90000248одноразовая детальПримечание. X03-90000248 фиксирующие зажимы задней панели переднего ряда являются одноразовыми деталями, при каждой разборке/сборке их необходимо заменять на новые. -
Сдвиньте заднюю панель водительского сиденья в сборе в направлении, указанном стрелкой, снимите заднюю панель водительского сиденья в сборе.
Установка 2 шагов
-
Сдвиньте и установите заднюю панель спинки водительского сиденья в сборе в направлении, указанном стрелкой.
-
Зафиксируйте фиксирующие защёлки задней панели сиденья водителя в сборе (6 шт.) в направлении, указанном стрелкой.
X03-90000248одноразовая детальПримечание. X03-90000248 фиксирующие защёлки задней панели переднего ряда являются одноразовой деталью, при каждой разборке/сборке необходимо заменять их новой деталью.
