Каркас сиденья водителя, деталь — жгут проводов водительского сиденья

Водительское сиденье · Li L7 2022–2023 · стр. 3596–3598 оригинала
7 шагов снятия7 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Каркас сиденья водителя, деталь — жгут проводов водительского сиденья

Подготовительные работы 16

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  6. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Узлы подузла водительского сиденья — большая задняя панель спинки в сборе
  10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  11. Компоненты подузла переднего пассажирского сиденья — подголовник в 2 положениях в сборе
  12. Узел подузла наружной защитной панели с 8-позиционным электроприводом водительского сиденья
  13. узел фиксирующего конца, левая сторона
  14. направляющая втулка подголовника, узел стопорного конца правой стороны в сборе
  15. обивка спинки сиденья водителя с поролоном, предварительно собранный узел в сборе
  16. обивка подушки сиденья водителя с поролоном, предварительно собранный узел в сборе

Снятие 7 шагов

  1. Отсоедините разъём жгута проводов водительского сиденья (1 шт.).

  2. Отсоедините фиксатор (1 шт.) жгута проводов водительского сиденья.

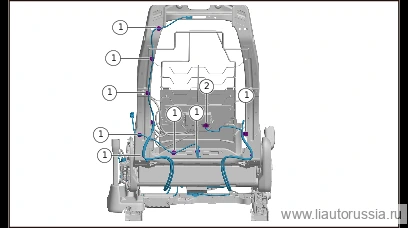

  3. Шаг 3

    Отсоедините фиксатор (8 шт.) жгута проводов водительского сиденья.

  4. Отсоедините разъём жгута проводов водительского сиденья (1 шт.).

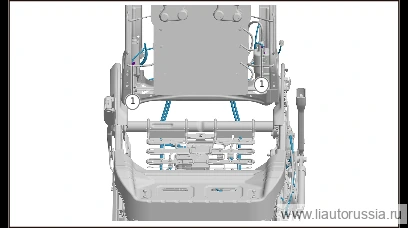

  5. Шаг 5

    Отсоедините разъём жгута проводов водительского сиденья (2 шт.).

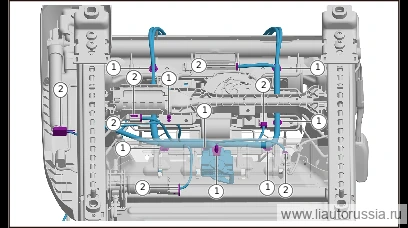

  6. Шаг 6

    Отсоедините фиксатор (8 шт.) жгута проводов водительского сиденья.

  7. Отсоедините разъём жгута проводов водительского сиденья (6 шт.), снимите жгут проводов водительского сиденья.

Установка 7 шагов

  1. Шаг 1

    Установите жгут проводов водительского сиденья, подсоедините разъём жгута проводов водительского сиденья (1 шт.).

  2. Установите фиксирующие защёлки жгута проводов водительского сиденья (1 шт.).

  3. Шаг 3

    Установите разъём (2 шт.) жгута проводов водительского сиденья.

  4. Шаг 4

    Установите фиксирующие защёлки жгута проводов водительского сиденья (8 шт.).

  5. Подсоедините разъём жгута проводов водительского сиденья (1 шт.).

  6. Шаг 6

    Подсоедините разъём жгута проводов водительского сиденья (1 шт.).

  7. Установите фиксирующие защёлки жгута проводов водительского сиденья (1 шт.).
