Каркас сиденья водителя, деталь — каркас спинки сиденья водителя в сборе

Подготовительные работы 20

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
5. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
6. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
7. Двери багажника на электроприводе книга владельца
8. Аккумулятор книга владельца
9. Узлы подузла водительского сиденья — большая задняя панель спинки в сборе
10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
11. Компоненты подузла переднего пассажирского сиденья — подголовник в 2 положениях в сборе
12. узел фиксирующего конца, левая сторона
13. направляющая втулка подголовника, узел стопорного конца правой стороны в сборе
14. обивка спинки сиденья водителя с поролоном, предварительно собранный узел в сборе
15. Узел подузла наружной защитной панели с 8-позиционным электроприводом водительского сиденья
16. Опорная проволока боковой панели водительского сиденья в сборе
17. Воздушный насос в сборе
18. Пневматическая поясничная опора с массажем, 4-позиционная — водительское
19. Жгут проводов водительского сиденья
20. Подвеска спинки

Снятие 3 шагов

1. 1

   Выверните крепёжные болты каркаса спинки сиденья водителя в сборе (2 шт.).

   🔧 торцевая головка отвёртки T50

2.

   2

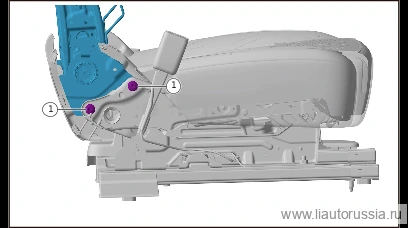

   Выверните крепёжный болт каркаса спинки сиденья водителя в сборе (2 шт.), снимите узел каркаса спинки сиденья водителя в сборе.

   🔧 торцевая головка T50

3.

   3

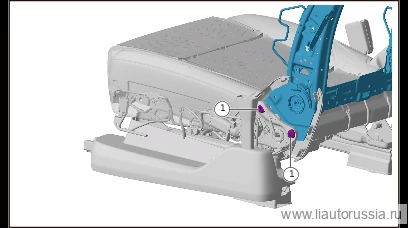

   На каркасе спинки водительского сиденья в сборе снимите внутреннюю обратную защитную панель водительской стороны и наружную обратную защитную панель водительской стороны.

Установка 3 шагов

1.

   1

   Установите внутреннюю обратную защитную панель и наружную обратную защитную панель водительской стороны.

2.

   2

   Установите узел каркаса спинки сиденья водителя в сборе, установите крепёжные болты каркаса спинки сиденья водителя в сборе (2 шт.). X01-71000042 Соединительный болт сиденья и спинки Момент затяжки: 25±2.5 Н·м

   ⚙︎ 25±2.5 Н·м🔧 торцевая головка отвёртки T50X01-71000042

3.

   3

   Установите крепёжный болт каркаса спинки сиденья водителя в сборе (2 шт.). X01-71000042 Болт соединения сиденья и спинки Момент затяжки: 25±2.5 Н·м

   ⚙︎ 25±2.5 Н·м🔧 торцевая головка T50X01-71000042

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение сиденья водителя
