Чехол спинки заднего ряда 20%

Сиденья второго ряда · Li L7 2022–2023 · стр. 3415–3417 оригинала
8 шагов снятия9 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Чехол спинки заднего ряда 20%

Подготовительные работы 15

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Шторка багажного отделения в сборе
  4. Крышка багажника в сборе
  5. Корпус кронштейна панели багажного отделения
  6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  7. Складывание и поднятие спинки сиденья второго ряда
  8. Аккумулятор книга владельца
  9. Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе
  10. Подушка сиденья второго ряда в сборе — кожух фиксатора 20%
  11. внутренняя облицовочная панель формованной панели спинки — 20%
  12. наружная облицовочная панель формованной панели спинки — 20%
  13. формованный войлок спинки заднего ряда 20%
  14. центральный большой подлокотник второго ряда в сборе
  15. задняя облицовочная панель центрального подлокотника

Снятие 8 шагов

  1. Шаг 1

    Нажмите кнопку.

  2. Отсоедините фиксирующий штифт спинки заднего двухместного сиденья.

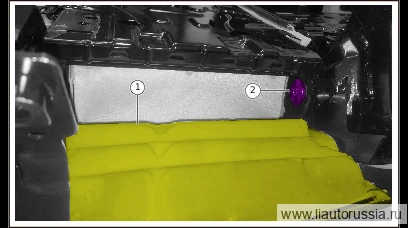

  3. Шаг 3

    Раздвиньте чехол и поролон.

  4. Выверните крепёжный болт спинки заднего ряда 20% (1 шт.), разъедините спинки двойного сиденья заднего ряда.

  5. Шаг 5

    Отсоедините фиксаторы чехла спинки заднего ряда 20% (2 шт.).

  6. Шаг 6

    Отсоедините фиксаторы чехла спинки заднего ряда 20% (3 шт.).

  7. Шаг 7

    Отсоедините фиксаторы чехла спинки заднего ряда 20% (3 шт.).

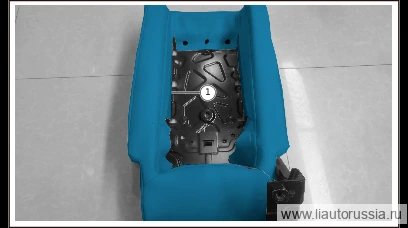

  8. Шаг 8

    Снимите чехол спинки заднего сиденья стороны 20%.

Установка 9 шагов

  1. Шаг 1

    Установите чехол спинки заднего ряда 20%.

  2. Шаг 2

    Установите фиксатор крепления чехла спинки заднего ряда 20% (3 шт.).

  3. Шаг 3

    Установите фиксатор крепления чехла спинки заднего ряда 20% (3 шт.).

  4. Шаг 4

    Установите фиксатор крепления чехла спинки заднего ряда 20% (2 шт.).

  5. Шаг 5

    При установке необходимо установить деталь, показанную на рисунке, в правильное положение.

  6. Шаг 6

    Раздвиньте чехол и поролон.

  7. Установите спинку заднего двухместного сиденья, установите крепёжный болт спинки заднего сиденья стороны 20% (1 шт.).

  8. Шаг 8

    Нажмите кнопку.

  9. Установите фиксирующий штифт спинки двухместного сиденья заднего ряда.
