Центральный большой подлокотник второго ряда в сборе

Сиденья второго ряда · Li L7 2022–2023 · стр. 3407–3408 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 6

  1. Двери багажника на электроприводе книга владельца
  2. Складывание и поднятие спинки сиденья второго ряда
  3. внутренняя облицовочная панель формованной панели спинки — 20%
  4. наружная облицовочная панель формованной панели спинки — 20%
  5. Подушка сиденья второго ряда в сборе — кожух фиксатора 20%
  6. формованный войлок спинки заднего ряда 20%

Снятие 2 шагов

  1. Шаг 1

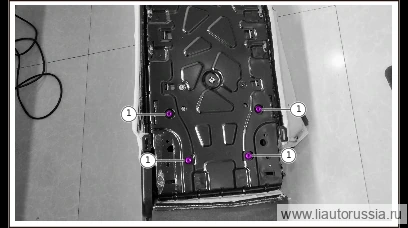

    Выверните крепёжный винт центрального подлокотника в сборе второго ряда (4 шт.).

    🔧 головка-бита T30
  2. Шаг 2

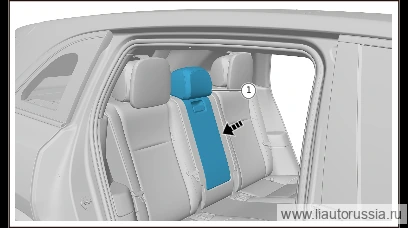

    Извлеките центральный подлокотник второго ряда в сборе.

Установка 2 шагов

  1. Шаг 1

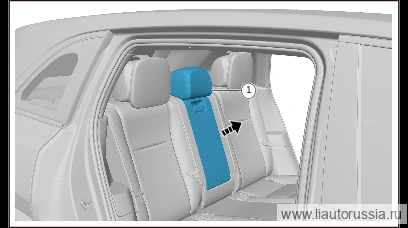

    Установите центральный большой подлокотник второго ряда в сборе.

  2. Шаг 2

    Установите крепёжные винты центрального большого подлокотника второго ряда в сборе (4 шт.). 4 Н·м X03-90000317 Крепёжный болт подлокотника M8X10

    🔧 торцевая головка с битой Момент затяжки: 24±2 T30X03-90000317
