Тормозная трубка правая задняя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза; при случайном попадании немедленно тщательно промойте водой.
- При выполнении операций по отключению высокого напряжения, снятию напряжения и проверке отсутствия напряжения работы должен выполнять персонал, имеющий удостоверение электротехнического персонала (IC-карту) на допуск к работам с низковольтным оборудованием, в высоковольтных изолирующих перчатках; при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- В процессе демонтажа и монтажа высоковольтных компонентов лица, имеющие удостоверение электротехнического персонала (IC-карту) для работы с низким напряжением, должны при этом использовать высоковольтные изолирующие перчатки, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением технического обслуживания и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу — запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование неподходящей или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмированию людей.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие — тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждую деталь необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы необходимо закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов необходимо убедиться, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку; после завершения накачки автомобиль можно перемещать при необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 21
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Декоративный колпачок
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Задний уплотнитель моторного отсека
- Облицовочная панель вентиляции переднего щита в сборе
- Компоненты передней части кузова — соединительная балка левой передней стойки амортизатора
- защитная балка шасси
- Левая передняя нижняя защита днища
Снятие 4 шагов
-
Выверните фиксирующую гайку тормозной трубки правой задней (1 шт.), отсоедините тормозную трубку правую заднюю от тормозной трубки правой задней 2.
🔧 комбинированный гаечный ключ 11 мм -
Отсоедините правую заднюю тормозную трубку.
-
Выверните крепёжную гайку правой задней тормозной трубки (1 шт.), отсоедините правую заднюю тормозную трубку от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 рожково-накидной ключ 11 мм -

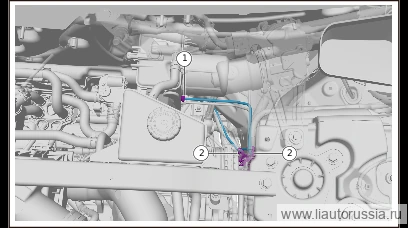

Отсоедините тормозную трубку (правая задняя), снимите тормозную трубку (правая задняя).
Установка 4 шагов
-
Установите тормозную трубку правую заднюю, подсоедините тормозную трубку правую заднюю к интеллектуальной интегрированной тормозной системе IPB в сборе, установите фиксирующую гайку тормозной трубки правой задней (1 шт.). Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 комбинированный гаечный ключ 11 мм -
Установите левую заднюю тормозную трубку.
-
Установите правую заднюю тормозную трубку.
-
Подсоедините тормозную трубку (правая задняя) к тормозной трубке 2 (правая задняя), установите крепёжную гайку тормозной трубки (правая задняя) (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или при повторных демонтажах структура грибовидной головки деформируется. Грибовидную головку на конце тормозной трубки при отсутствии порезов и наружном диаметре не более 7,8φ можно использовать повторно.
⚙︎ 16±2 Н·м🔧 рожково-накидной ключ Примечание: данное соединение представляет собой соединение «папа-мама» (грибовидная головка и раструб); герметизация соединения обеспечивается за счёт деформации и обжатия грибовидной головки тормозной трубки (правая задняя) и тормозной трубки 2 (правая задняя) 11 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите тормозную трубку правую заднюю, подсоедините тормозную труб… | 18±2 Н·м |
| Подсоедините тормозную трубку (правая задняя) к тормозной трубке 2 (пр… | 16±2 Н·м |
