Тормозная трубка (жёсткая) передней камеры главного цилиндра
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 16
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Слив и заправка тормозной жидкости
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Задний уплотнитель моторного отсека
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Интегрированный расширительный бачок
- верхняя крышка электрощита моторного отсека
- Кронштейн крепления ECU двигателя
Снятие 3 шагов
-

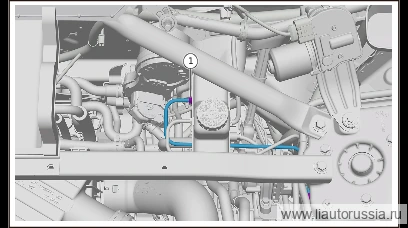

Выверните гайку крепления тормозной трубки переднего контура главного цилиндра (1 шт.), отсоедините тормозную трубку переднего контура главного цилиндра от модуля управления iBooster с главным цилиндром в сборе.
🔧 Комбинированный гаечный ключ 11 мм -

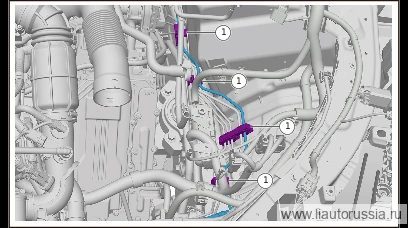

Отсоедините тормозную трубку передней камеры главного тормозного цилиндра.
-

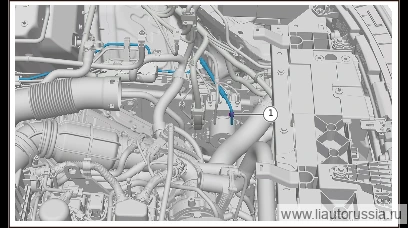

Выверните крепёжную гайку тормозной трубки (жёсткой) передней камеры главного цилиндра (1 шт.), отсоедините соединение тормозной трубки (жёсткой) передней камеры главного цилиндра с модулем управления ESP в сборе, снимите тормозную трубку (жёсткую) задней камеры главного цилиндра.
🔧 комбинированный гаечный ключ 11 мм
Установка 3 шагов
-
Установите тормозную трубку передней камеры главного цилиндра, подсоедините тормозную трубку передней камеры главного цилиндра к блоку управления ESP в сборе, установите фиксирующую гайку (1 шт.) тормозной трубки передней камеры главного цилиндра. Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ 11 мм -
Установите тормозную трубку переднего контура главного цилиндра.
-
Подсоедините тормозную трубку передней камеры главного тормозного цилиндра к блоку управления iBooster с главным тормозным цилиндром в сборе, установите гайку крепления тормозной трубки передней камеры главного тормозного цилиндра (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 рожковый ключ 11 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите тормозную трубку передней камеры главного цилиндра, подсоед… | 16±2 Н·м |
| Подсоедините тормозную трубку передней камеры главного тормозного цили… | 16±2 Н·м |
