Система блока подачи воздуха
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 14
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- защитная панель правого заднего комбинированного фонаря
- защитная панель левого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
- Датчик открывания ногой
- левый нижний монтажный кронштейн в сборе
- трубопровод компрессора и электромагнитного клапана
Снятие 7 шагов
-

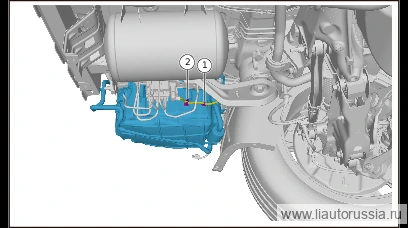

Отсоедините фиксирующую защёлку трубопровода системы блока подачи воздуха (2 шт.).
-

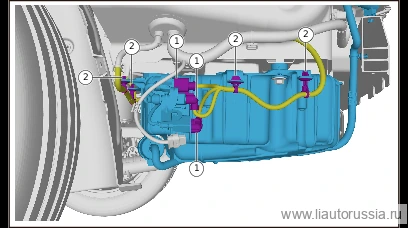

Отсоедините разъём жгута проводов системы блока подачи воздуха (3 шт.).
-
Отсоедините фиксатор жгута проводов кузова (4 шт.).
-
Отсоедините фиксатор жгута проводов кузова (1 шт.).
-
Отсоедините жгут проводов кузова от системы блока подачи воздуха.
-

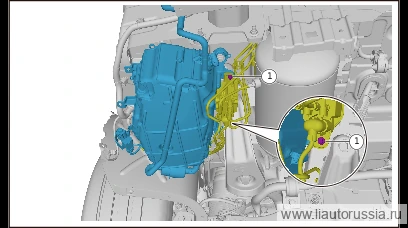

Выверните крепёжный болт электромагнитного клапана с кронштейном в сборе (2 шт.), отсоедините электромагнитный клапан с кронштейном в сборе и его магистраль.
🔧 головка Внимание: Q1840620F70 болт с шестигранной головкой и фланцем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 8 ммQ1840620F70одноразовая деталь -

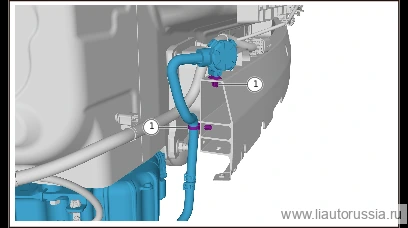

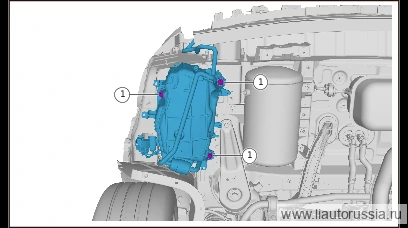

Выверните крепёжный болт системы блока подачи воздуха (3 шт.), снимите систему блока подачи воздуха.
🔧 головка 13 мм
Установка 7 шагов
-
Установите систему блока подачи воздуха, установите крепёжный болт системы блока подачи воздуха (3 шт.). X01-89184840 Комплект: шестигранный фланцевый болт и плоская шайба
🔧 Головка 13 ммX01-89184840 -
Установите электромагнитный клапан с кронштейном в сборе и его трубопровод, установите крепежный болт электромагнитного клапана с кронштейном в сборе (2 шт.). Q1840620F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 8 мм Внимание: Q1840620F70 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую детальQ1840620F70одноразовая деталь -
Установите фиксирующие защёлки жгута проводов кузова (1 шт.).
-
Подсоедините жгут проводов кузова к системе блока подачи воздуха.
-
Подсоедините разъём жгута проводов системы блока подачи воздуха (3 шт.).
-
Установите фиксирующую защёлку жгута проводов кузова (4 шт.).
-
Установите фиксирующую защёлку магистрали системы блока подачи воздуха (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите электромагнитный клапан с кронштейном в сборе и его трубопр… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
