Трубопровод компрессора и электромагнитного клапана
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
Снятие 1 шагов
-

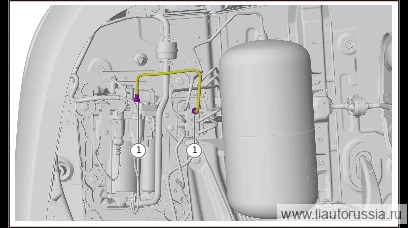

Выверните соединительную гайку магистрали компрессора и электромагнитного клапана (2 шт.), снимите магистраль компрессора и электромагнитного клапана. п.), необходимо надеть на конец магистрали чистый одноразовый герметичный пакет, чтобы предотвратить попадание посторонних предметов, влаги, льда и снега, которое может привести к негерметичности при повторной затяжке или повлиять на чистоту системы.
🔧 гаечный ключ Внимание: если соединение магистрали остаётся расстыкованным длительное время (например, для наблюдения за повторным проявлением неисправности, при отсутствии запасной части и невозможности немедленной замены и т 12 мм
Установка 1 шагов
-
Установите магистраль компрессора и электромагнитного клапана, установите соединительную гайку магистрали компрессора и электромагнитного клапана (2 шт.). Момент затяжки: 3 Н·м Не деформировано ли, не выпало ли уплотнительное кольцо. Момент затяжки соединительного фитинга составляет 3 Н·м, при этом метка краски на месте соединения не должна сдвигаться.
⚙︎ 3 Н·м🔧 гаечный ключ Внимание: перед установкой соединения магистрали (X01-90000581) необходимо проверить следующие места, и при наличии любой из проблем заменить соответствующее соединение (X01-90000581): не отсоединилось ли медное кольцо, нет ли явной деформации или разрушения 12 ммX01-90000581
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите магистраль компрессора и электромагнитного клапана, установ… | 3 Н·м |
