Левый участок правой передней тормозной трубки
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза; при случайном попадании немедленно тщательно промойте водой.
- При выполнении операций по отключению высокого напряжения, снятию напряжения и проверке отсутствия напряжения работы должен выполнять персонал, имеющий удостоверение электротехнического персонала (IC-карту) на допуск к работам с низковольтным оборудованием, в высоковольтных изолирующих перчатках; при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- В процессе демонтажа и монтажа высоковольтных компонентов лица, имеющие удостоверение электротехнического персонала (IC-карту) для работы с низким напряжением, должны при этом использовать высоковольтные изолирующие перчатки, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением технического обслуживания и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу — запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование неподходящей или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмированию людей.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие — тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждую деталь необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы необходимо закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов необходимо убедиться, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку; после завершения накачки автомобиль можно перемещать при необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 21
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Декоративный колпачок
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Задний уплотнитель моторного отсека
- Облицовочная панель вентиляции переднего щита в сборе
- Компоненты передней части кузова — соединительная балка левой передней стойки амортизатора
- защитная балка шасси
- Левая передняя нижняя защита днища
Снятие 4 шагов
-

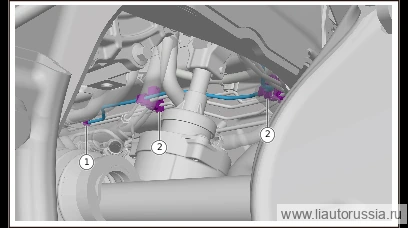

Выверните гайку крепления левого участка правой передней тормозной трубки (жёсткой) (1 шт.), отсоедините левый участок правой передней тормозной трубки от правого участка правой передней тормозной трубки.
🔧 Комбинированный гаечный ключ 11 мм -
Отсоедините правую переднюю тормозную трубку (жёсткую) - левый участок.
-

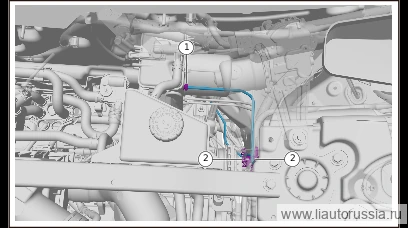

Выверните фиксирующую гайку (1 шт.) тормозной трубки правого переднего колеса — левый участок, отсоедините тормозную трубку правого переднего колеса — левый участок от блока IPB интеллектуальной интегрированной тормозной системы в сборе.
🔧 Комбинированный гаечный ключ 11 мм -
Отсоедините левый участок правой передней тормозной трубки, снимите левый участок правой передней тормозной трубки.
Установка 4 шагов
-
Установите левую секцию правой передней тормозной трубки, подсоедините левую секцию правой передней тормозной трубки к блоку интеллектуальной интегрированной тормозной системы IPB в сборе, установите гайку крепления левой секции правой передней тормозной трубки (1 шт.). Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 рожковый ключ 11 мм -
Установите правую переднюю тормозную трубку (жёсткую) - левый участок.
-
Установите правую переднюю тормозную трубку (жёсткую) - левый участок.
-
Подсоедините тормозную трубку правого переднего колеса — левый участок к тормозной трубке правого переднего колеса — правый участок, установите фиксирующую гайку (1 шт.) тормозной трубки правого переднего колеса — левый участок. Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидной головки может деформироваться. Грибовидную головку на конце тормозной трубки при отсутствии порезов можно использовать повторно, если наружный диаметр не превышает 7,8φ.
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ Внимание: данное соединение выполнено по типу «папа-мама» (грибовидная головка и раструб), герметичность соединения обеспечивается деформацией грибовидной головки под сжатием тормозной трубки правого переднего колеса — левый участок и тормозной трубки правого переднего колеса — правый участок 11 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левую секцию правой передней тормозной трубки, подсоедините… | 18±2 Н·м |
| Подсоедините тормозную трубку правого переднего колеса — левый участок… | 16±2 Н·м |
