Компоненты правого переднего рычага подвески — верхний рычаг подвески правый передний в сборе

Передняя подвеска · Li L7 2022–2023 · стр. 1473–1476 оригинала
6 шагов снятия6 шагов установки 4 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты правого переднего рычага подвески — верхний рычаг подвески правый передний в сборе

Специальный инструмент

КодНаименованиеВидНазначение
1IH28FRAEP8Инструмент для разжатия поворотного кулака
Предназначен для разведения прорези поворотного кулака, что позволяет беспрепятственно снять рычаг подвески.
227AQ6LHSACИнструмент для разжатия поворотного кулака
Предназначен для разжатия прорези поворотного кулака, что позволяет беспрепятственно извлечь рычаг подвески.
3PAE3KDOOGSПриспособление для позиционирования левого переднего рычага подвески
Предназначен для облегчения позиционирования и установки переднего верхнего рычага подвески в сборе

Подготовительные работы 19

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Правый уплотнитель моторного отсека
  9. Правая защита моторного отсека в сборе
  10. Дополнительный рычаг щётки стеклоочистителя в сборе
  11. Передняя защита моторного отсека
  12. Левый уплотнитель моторного отсека
  13. Левая защита моторного отсека в сборе
  14. Основной рычаг щётки стеклоочистителя в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Подъём и опускание автомобиля
  17. Колесо в сборе (алюминиевое)
  18. Компонент переднего амортизатора — правая передняя пневморессора с амортизатором в сборе — Передняя подвеска
  19. Компоненты переднего амортизатора — нижний кронштейн правого переднего амортизатора в сборе

Снятие 6 шагов

  1. Шаг 1

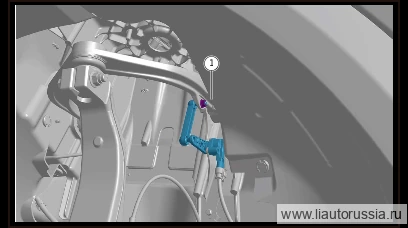

    Выверните крепёжную гайку переднего датчика высоты с тягой в сборе (1 шт.), отсоедините передний датчик высоты с тягой в сборе от правого переднего верхнего рычага подвески в сборе.

    🔧 Головка 10 мм
  2. Шаг 2

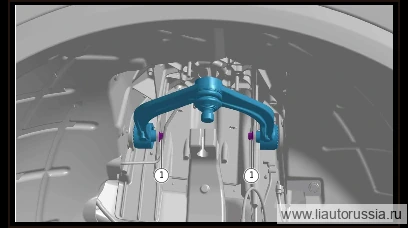

    При демонтаже верхнего рычага подвески измерьте рулеткой прямое расстояние от наружного края отверстия на переднем стакане амортизатора в сборе до наружного края шарового пальца верхнего рычага подвески в сборе — оно должно составлять 267 мм.

  3. Шаг 3

    После завершения измерения нанесите метку на ребре жёсткости верхнего рычага подвески, затем выполните демонтаж; при монтаже выполните предварительную затяжку по меткам на ребре жёсткости верхнего рычага подвески и на кузове.

  4. Шаг 4

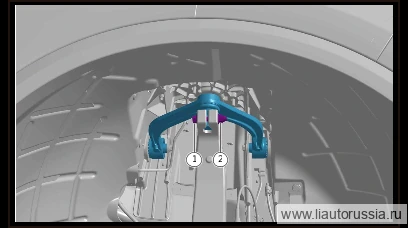

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для гайки: 15 мм Головка Инструмент для болта: 13 мм Головка 2 . Извлеките сквозной болт (1 шт.), с помощью инструмента для разжатия поворотного кулака отсоедините верхний рычаг подвески правый передний в сборе от поворотного кулака правого переднего в сборе.

    🔧 головка 13 ммQ1851060TF61одноразовая деталь
    Примечание. Q1851060TF61 Болт с шестигранной фланцевой головкой и самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33910T13F70 — детали одноразового использования, при каждой разборке/сборке необходимо заменять новыми деталями.
  5. Шаг 5

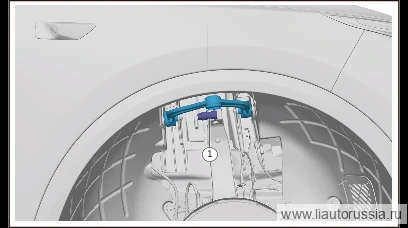

    С помощью инструмента для разжима поворотного кулака разожмите прорезь правого переднего поворотного кулака в сборе, отсоедините правый передний поворотный кулак в сборе от правого переднего верхнего рычага подвески в сборе.

    Примечание. При работе с инструментом для разжима поворотного кулака разжимайте только до положения, позволяющего отсоединить правый передний поворотный кулак в сборе от правого переднего верхнего рычага подвески в сборе, не допускайте повреждения инструмента для разжима поворотного кулака или правого переднего поворотного кулака в сборе.
  6. Выверните крепёжные болты правого переднего верхнего рычага подвески в сборе (2 шт.), снимите правый передний верхний рычаг подвески в сборе.

    🔧 Головка Примечание: X01-89185014 Направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 13 ммX01-89185014одноразовая деталь

Установка 6 шагов

  1. Шаг 1

    При установке крепёжного болта верхнего рычага подвески в сборе сначала выполните предварительную затяжку, после измерения и подтверждения соответствия расстояния верхнего рычага подвески затяните болт согласно моменту затяжки.

  2. Шаг 2

    Установите верхний рычаг подвески правый передний в сборе, установите крепёжный болт верхнего рычага подвески правого переднего в сборе (2 шт.). X01-89185014 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 70±5 Н·м

    ⚙︎ 70±5 Н·м🔧 Торцевая головка-бита Внимание: X01-89185014 Направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 13 ммX01-89185014одноразовая деталь
  3. Шаг 3

    С помощью инструмента для разжима поворотного кулака разожмите прорезь правого переднего поворотного кулака в сборе, подсоедините правый передний поворотный кулак в сборе к правому переднему верхнему рычагу подвески в сборе.

    Примечание. При работе с инструментом для разжима поворотного кулака разжимайте только до положения, позволяющего подсоединить правый передний поворотный кулак в сборе к правому переднему верхнему рычагу подвески в сборе, не допускайте повреждения инструмента для разжима поворотного кулака или правого переднего поворотного кулака в сборе.
  4. Шаг 4

    Соедините правый передний верхний рычаг подвески в сборе с правым передним поворотным кулаком в сборе, установите сквозной болт (1 шт.). Q1851060TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 75±5 Н·м

    ⚙︎ 75±5 Н·мQ1851060TF61
  5. Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную гайку. Q33910T13F70 самоконтрящаяся гайка с шестигранным фланцем с неметаллической вставкой Момент затяжки: 75±5 Н·м Инструмент для болта: 13 мм Головка Инструмент для гайки: головка на 15 мм

    ⚙︎ 75±5 Н·м🔧 головка 15 ммQ1851060TF61одноразовая деталь
    Примечание. Q1851060TF61 болт с шестигранной фланцевой головкой и самоконтрящаяся гайка с шестигранным фланцем с неметаллической вставкой Q33910T13F70 являются деталями одноразового использования, при каждом демонтаже/монтаже необходимо заменять их новыми деталями.
  6. Шаг 6

    Подсоедините передний датчик высоты с тягой в сборе к верхнему рычагу подвески правому переднему в сборе, установите крепёжную гайку переднего датчика высоты с тягой в сборе (1 шт.). Q32006F61 Гайка с шестигранной фланцевой головкой Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 Головка 10 мм

Моменты затяжки — сводка

ОперацияМомент
Установите верхний рычаг подвески правый передний в сборе, установите…70±5 Н·м
Соедините правый передний верхний рычаг подвески в сборе с правым пере…75±5 Н·м
Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную…75±5 Н·м
Подсоедините передний датчик высоты с тягой в сборе к верхнему рычагу…6±1 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
