Компоненты переднего амортизатора — нижний кронштейн правого переднего амортизатора в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	5WTTRCJJIU	Инструмент для разжима кронштейна амортизатора		Предназначен для разжатия проёма кронштейна амортизатора, позволяет беспрепятственно извлечь амортизатор.
2	FA50VSU6E8	Инструмент для разжима кронштейна амортизатора		Предназначен для разведения (расширения) прорези кронштейна амортизатора, что позволяет беспрепятственно снять амортизатор

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колесо в сборе (алюминиевое)
5. кронштейн правого переднего тормозного шланга — сторона амортизатора

Снятие 6 шагов

1. 1

   Выверните крепёжный болт (1 шт.) жгута проводов датчика скорости вращения правого переднего колеса в сборе, отведите жгут проводов датчика скорости вращения правого переднего колеса в сборе в сторону.

   🔧 головка 13 мм

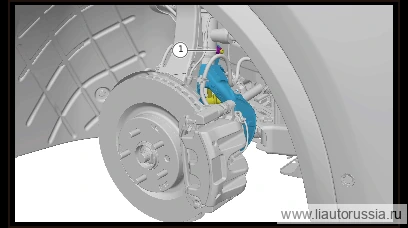

2.

   2

   С помощью инструмента зафиксируйте винт правой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе (1 шт.), выверните крепёжную гайку (1 шт.).

   🔧 Комбинированный ключ 18 мм
3. 3

   Отсоедините правую соединительную тягу переднего стабилизатора в сборе от правого нижнего кронштейна амортизатора в сборе.

   Примечание. При демонтаже правой соединительной тяги переднего стабилизатора в сборе необходимо зафиксировать резьбовой стержень шестигранным торцевым ключом на 6 мм и одновременно вывернуть крепёжную гайку рожково-накидным ключом на 18 мм.

4.

   4

   Выверните крепёжный болт правого переднего нижнего рычага подвески в сборе и нижнего кронштейна правого переднего амортизатора в сборе (1 шт.).

   🔧 Головка Внимание: X01-89186161 Направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 21 ммX01-89186161одноразовая деталь

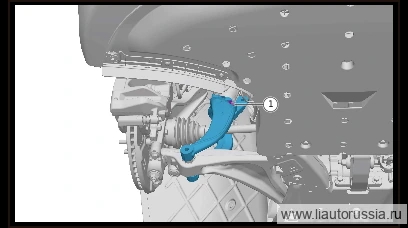

5.

   5

   Выверните крепёжные болты нижнего кронштейна правого переднего амортизатора в сборе (1 шт.).

   🔧 Головка 15 мм

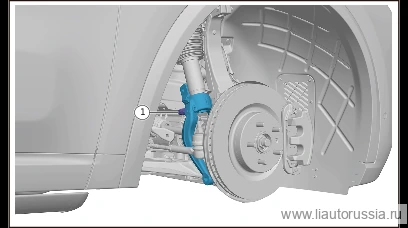

6.

   6

   Используя приспособление для разведения кронштейна амортизатора, разведите прорезь нижнего кронштейна правого переднего амортизатора в сборе, снимите нижний кронштейн правого переднего амортизатора в сборе.

   Примечание. При использовании приспособления для разведения кронштейна амортизатора разводите его только до положения, позволяющего отсоединить нижний кронштейн правого переднего амортизатора в сборе от правой передней пневморессоры с амортизатором в сборе, во избежание повреждения приспособления для разведения кронштейна амортизатора или нижнего кронштейна правого переднего амортизатора в сборе.

Установка 5 шагов

1.

   1

   С помощью инструмента для расширения кронштейна амортизатора разожмите прорезь нижнего кронштейна правого переднего амортизатора в сборе, установите нижний кронштейн правого переднего амортизатора в сборе до упора.

   Примечание

   • При работе с инструментом для расширения кронштейна амортизатора разжимайте его только до положения, обеспечивающего соединение нижнего кронштейна правого переднего амортизатора в сборе с пневморессорой с амортизатором правой передней в сборе, во избежание повреждения инструмента для расширения кронштейна амортизатора или нижнего кронштейна правого переднего амортизатора в сборе.
   • При установке нижнего кронштейна правого переднего амортизатора в сборе следите за совмещением установочных меток нижнего кронштейна правого переднего амортизатора в сборе и пневморессоры с амортизатором правой передней в сборе.
   • Проверьте, полностью ли состыкованы пневморессора с амортизатором правая передняя в сборе и нижний кронштейн правого переднего амортизатора в сборе.

2.

   2

   Установите крепёжные болты (1 шт.). X01-89180407 Шестигранный фланцевый направляющий болт Момент затяжки: 75±5 Н·м

   ⚙︎ 75±5 Н·м🔧 Головка 15 ммX01-89180407

3.

   3

   Установите крепёжные болты нижнего кронштейна правого переднего амортизатора и правого переднего нижнего рычага подвески в сборе (1 шт.). X01-89186161 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 180±10 Н·м

   ⚙︎ 180±10 Н·м🔧 Головка Примечание: X01-89186161 Направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 21 ммX01-89186161одноразовая деталь

4.

   4

   Подсоедините правую соединительную тягу переднего стабилизатора в сборе к нижнему кронштейну левого переднего амортизатора в сборе, зафиксируйте инструментом резьбовой стержень правой соединительной тяги переднего стабилизатора в сборе (1 шт.), установите крепёжную гайку (1 шт.). Q33912T13F70 самоконтрящаяся гайка с шестигранным фланцем с неметаллической вставкой Момент затяжки: 100±10 Н·м

   ⚙︎ 100±10 Н·м🔧 Рожково-накидной ключ Примечание: при монтаже правой соединительной тяги переднего стабилизатора в сборе необходимо зафиксировать резьбовой стержень шестигранным торцевым ключом на 6 мм, одновременно установить крепёжную гайку рожково-накидным ключом на 18 мм 18 мм

5.

   5

   Установите жгут проводов датчика скорости вращения правого переднего колеса в сборе, установите крепёжный болт (1 шт.) жгута проводов датчика скорости вращения правого переднего колеса в сборе. Q1860816F61 болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860816F61

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
