Вспененный корпус рулевого колеса в сборе

Подготовительные работы 6

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Двери автомобиля книга владельца
4. Подушка безопасности водителя
5. Экран рулевого колеса в сборе
6. Многофункциональные кнопки рулевого колеса в сборе

Снятие 4 шагов

1.

   1

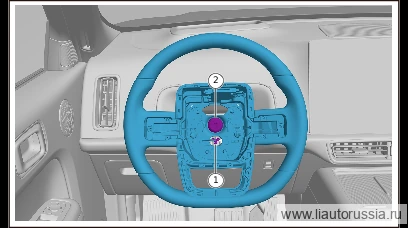

   Отсоедините разъём (1 шт.) жгута проводов вспененного корпуса рулевого колеса в сборе.
2. 2

   Выверните крепёжный болт пенополиуретанового корпуса рулевого колеса в сборе (1 шт.).

   🔧 бита-головка T50
3. 3

   При демонтаже/монтаже пенополиуретанового корпуса рулевого колеса в сборе существует риск смещения шлицевого соединения на один зуб, один зуб соответствует 4,2°, что субъективно ощущается как заметное отклонение пенополиуретанового корпуса рулевого колеса в сборе.

   Примечание

   • При снятии болта пенополиуретанового корпуса рулевого колеса в сборе нанесите маркером метку в месте соединения электрорегулируемой рулевой колонки в сборе и пенополиуретанового корпуса рулевого колеса в сборе, чтобы обеспечить двойную страховку при сборке.
   • После нанесения метки сфотографируйте электрорегулируемую рулевую колонку в сборе (метка на 12 часов) и пенополиуретановый корпус рулевого колеса в сборе (паз с отсутствующим зубом), зафиксировав текущее взаимное положение.

4.

   4

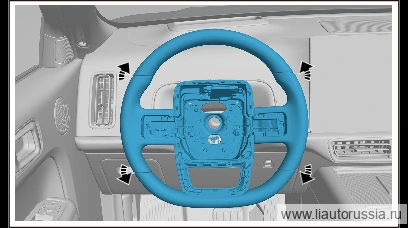

   Удерживая вспененный корпус рулевого колеса в сборе, покачайте его в направлении 3 и 9 часов, снимите вспененный корпус рулевого колеса в сборе.

   Примечание. После демонтажа вспененного корпуса рулевого колеса в сборе необходимо зафиксировать часовую пружину, чтобы предотвратить её проворачивание.

Установка 4 шагов

1.

   1

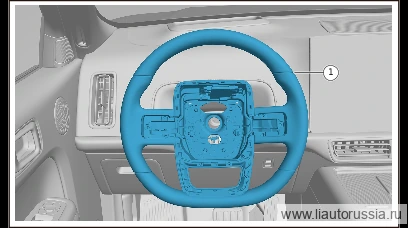

   Установите вспененный корпус рулевого колеса в сборе.

   Примечание. Перед установкой вспененного корпуса рулевого колеса в сборе убедитесь, что часовая пружина находится в предписанном положении.

2.

   2

   Произведите монтаж пенополиуретанового корпуса рулевого колеса в сборе, совместив метку разметки с отметкой на 12 часов. 2. После монтажа сверьте с сохранённой фотографией: взаимное положение электрорегулируемой рулевой колонки в сборе (отметка на 12 часов) и пенополиуретанового корпуса рулевого колеса в сборе (паз с отсутствующим зубом) должно совпадать.

3.

   3

   Установите крепёжный болт (1 шт.) пенополиуретанового корпуса рулевого колеса в сборе. X01-89215181 Болт крепления рулевого колеса Момент затяжки: 35±5 Н·м

   ⚙︎ 35±5 Н·м🔧 бита-головка Примечание: положение пенополиуретанового корпуса рулевого колеса в сборе необходимо проверить уровнем для обеспечения правильного положения T50X01-89215181
4. 4

   Подсоедините разъём жгута проводов вспененного корпуса рулевого колеса в сборе (1 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка датчика угла поворота
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
