Экран рулевого колеса в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже не повредите элементы обшивки салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- Подушка безопасности водителя
Снятие 2 шагов
-

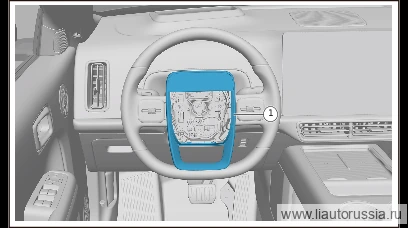

С помощью пластиковой лопатки равномерно и постепенно, синхронно поддевая, извлеките экран рулевого колеса в сборе.
Примечание. Учитывайте длину жгута проводов экрана рулевого колеса в сборе во избежание повреждения жгута проводов экрана рулевого колеса в сборе. -
Отсоедините разъём жгута проводов (1 шт.) экрана рулевого колеса в сборе, снимите экран рулевого колеса в сборе.
Установка 3 шагов
-
Подсоедините разъём жгута проводов (1 шт.) экрана рулевого колеса в сборе.
-
Равномерно, постепенно и синхронно установите экран рулевого колеса в сборе.
-
После отображения сообщения «Замена детали выполнена успешно» замена экрана рулевого колеса завершена.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
