Многофункциональные кнопки рулевого колеса в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже не повредите элементы обшивки салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка безопасности водителя
- Экран рулевого колеса в сборе
Снятие 4 шагов
-

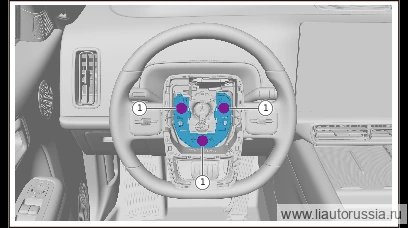

Демонтируйте крепёжный винт (3 шт.) монтажной пластины подушки безопасности водителя, снимите монтажную пластину подушки безопасности водителя.
-

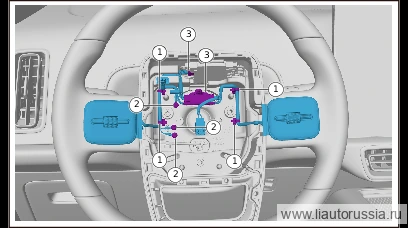

Отсоедините разъём (2 шт.) жгута проводов многофункциональных кнопок рулевого колеса в сборе.
-
Демонтируйте крепёжный винт заземления выключателя рулевого колеса в сборе (3 шт.).
🔧 бита-головка T20 -
Отсоедините фиксирующую защёлку (4 шт.) многофункциональных кнопок рулевого колеса в сборе, отогните фиксирующую планку жгута проводов выключателей рулевого колеса в сборе, с помощью пластиковой лопатки равномерно и постепенно, синхронно поддевая, извлеките многофункциональные кнопки рулевого колеса в сборе, снимите многофункциональные кнопки рулевого колеса в сборе.
Установка 4 шагов
-
Равномерно, постепенно и синхронно установите блок многофункциональных кнопок рулевого колеса в сборе, установите жгут проводов блока переключателей рулевого колеса в сборе, установите фиксирующую защёлку (4 шт.) блока переключателей рулевого колеса в сборе
-
Установите винт крепления заземления (3 шт.) выключателя рулевого колеса в сборе. Момент затяжки: 1.8±0.5 Н·м.
⚙︎ 1.8±0.5 Н·м🔧 бита-головка T20 -
Подсоедините разъём жгута проводов многофункциональных кнопок рулевого колеса в сборе (2 шт.).
-
Установите монтажную панель подушки безопасности водителя, установите крепёжный винт (3 шт.) монтажной панели подушки безопасности водителя.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите винт крепления заземления (3 шт.) выключателя рулевого коле… | 1.8±0.5 Н·м |
