Левое заднее боковое стекло в сборе

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Шторка багажного отделения в сборе
4. Крышка багажника в сборе
5. Аккумулятор книга владельца
6. Корпус кронштейна панели багажного отделения
7. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
8. Складывание и поднятие спинки сиденья второго ряда
9. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
10. облицовка верхней части левой стойки D в сборе.
11. вентиляционная решётка левой задней боковины в сборе
12. Ящик для инструмента в багажнике
13. облицовочная панель порога задней двери в сборе
14. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
15. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
16. облицовка левой задней боковины в сборе
17. облицовка верхней части левой стойки C в сборе
18. кронштейн верхней вентиляционной решётки левой задней боковины в сборе

Снятие 6 шагов

1.

   1

   С помощью шила - - проведите режущую нить - - через клеящее вещество (клей для стекла) в указанном на рисунке месте и потяните внутрь.

   Примечание. Перед операцией защитите соседние детали от повреждения, наклеив на них ленту.

2.

   2

   С помощью небольшой трубки - - заведите режущую струну - - за уплотнитель во фланец стекла и обведите вокруг треугольного стекла по всему периметру.
3. 3

   Закрепите один конец троса - - в обратном направлении на ручке - -. 3. С помощью шила протяните режущую нить, обёрнутую вокруг стекла треугольного окна, во внутреннюю часть автомобиля;

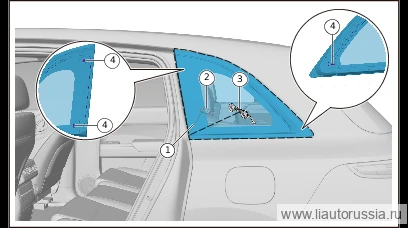

4.

   4

   Закрепите другой конец троса на приспособлении для намотки- -. 2. В процессе резки прижимайте режущий трос - - пластиковым клином к стеклу двери, чтобы он свободно перемещался по кромке стекла. 3. Соответственно меняйте положение приспособления для намотки- -, отрежьте стекло двери.
5. 5

   Снимите стекло левого заднего бокового окна в сборе.

   Примечание

   • При разрезании фиксаторов треугольного окна -.
   • - необходимо приложить значительное усилие.
   • При установке вырезанного стекла эти фиксаторы треугольного окна не требуются, зафиксируйте боковое стекло в месте установки лентой.

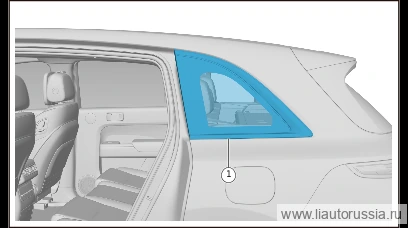

6.

   6

   Снимите левое заднее боковое стекло в сборе.

Установка 4 шагов

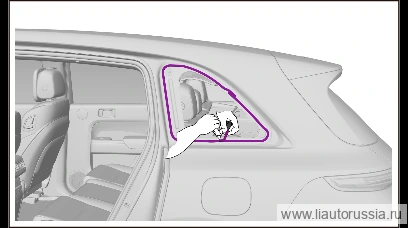

1.

   1

   Удалите остатки клея-герметика с кузова с помощью инструмента для удаления клея, не удаляйте полностью, оставьте 1-2 мм.

   Примечание

   • Не наносите грунтовку для клея-герметика на приклеиваемую поверхность, не обрабатывайте её чистящим растворителем, приклеиваемая поверхность должна оставаться без загрязнений и жировых следов. b.
   • Свежесрезанную приклеиваемую поверхность не обрабатывайте активатором. c.
   • Если после снятия бокового стекла приклеивание не выполняется незамедлительно, с учётом окисления слоя клея не обрезайте старый слой клея, обрезку выполните непосредственно перед приклеиванием, ширина 13-20 мм. d.
   • Грунтовка для клея-герметика не должна попадать на слой лакокрасочного покрытия кузова, иначе это повредит покрытие; после нанесения выдержать 10 минут на высыхание поверхности.

2.

   2

   С помощью канцелярского ножа или клещей для обрезки насадки клеевого пистолета обрежьте насадку тюбика клея для стекла в форме «объёмного треугольника» шириной 8 мм и высотой 12 мм. 2. Отверстие насадки должно быть направлено назад относительно направления нанесения клея; наносите клей по траектории склеивания с треугольным сечением.

   Примечание. В местах прерывания необходимо выполнять перекрытие 20-30 мм слева направо во избежание протечки, место стыка по возможности располагать под фланцем кузова; нанесение клея для стекла должно быть непрерывным и равномерным.

3.

   3

   Совместите фиксирующие клипсы заднего бокового стекла с соответствующими отверстиями в кузове, прижмите стекло по всему периметру нанесения клея, чтобы обеспечить надёжное приклеивание.

   Примечание

   • Время поверхностного высыхания и отверждения герметика составляет 1 час, приклеивание необходимо завершить в течение 20 минут после нанесения герметика; регулировку положения установки стекла до высыхания и отверждения герметика выполняйте с помощью присоски. b.
   • В течение четырёх часов после завершения установки не перемещайте автомобиль; передавать автомобиль можно через 24 часа, в течение трёх дней не мойте автомобиль; специальный герметик для стёкол полностью высыхает через двое суток, до полного высыхания герметика избегайте езды по ухабистым дорогам, чтобы стекло не расшаталось и не вызвало протечку.

4.

   4

   После позиционирования и прижатия зафиксируйте стекло треугольного окна клейкой лентой.

   Примечание. В течение времени безопасности схватывания клея запрещается с усилием закрывать дверь при закрытом окне; в течение времени безопасности запрещается передавать автомобиль клиенту.

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• 1 . Время безопасной эксплуатации: время безопасной эксплуатации — это время, необходимое после приклеивания и установки ветрового стекла для высыхания и отверждения клеящего состава (клея-герметика для стекла)
• …время (24 часа), данное время означает, что автомобиль может быть передан в обычном порядке и эксплуатироваться в обычном режиме; при выполнении операции установки бокового стекла необходимо
• Внимательно ознакомьтесь с безопасным временем до начала движения при использовании клеящего состава (герметика для стёкол), строго соблюдайте определение безопасного времени до начала движения при передаче автомобиля
• Между;
• 2 . Время высыхания на поверхности: время высыхания на поверхности — это время высыхания поверхности после нанесения клеящего состава (клея-герметика для стекла) (1 час); Прим
• Указание: Особое внимание уделите длительности «времени высыхания на поверхность», которая определяет время монтажной склейки после нанесения клеевого состава (герметика для стёкол). (Обязательно
• Необходимо завершить работу по склеиванию в пределах времени высыхания на поверхность).
